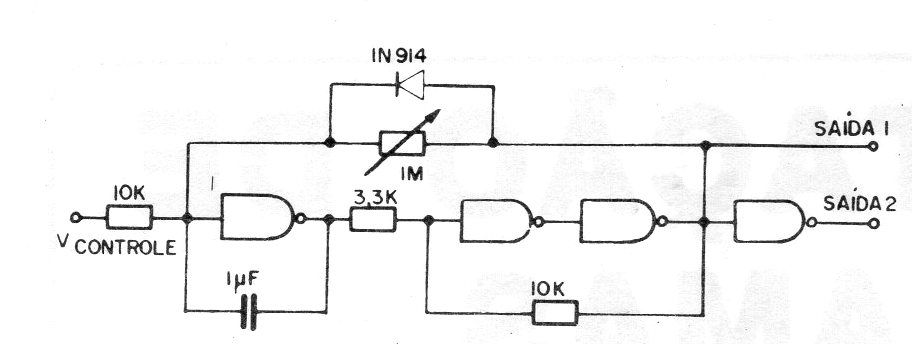

Este circuito produz sinais que dependem da tensão de controle na entrada. Trata-se de um Voltage Controlled Oscillator ou oscilador controlado por tensão. O circuito pode ser alimentado por tensões de 3 a 15 V e a frequência central é determinada pelo capacitor e pelo ajuste do trimpot.




| Clique na imagem para ampliar |
