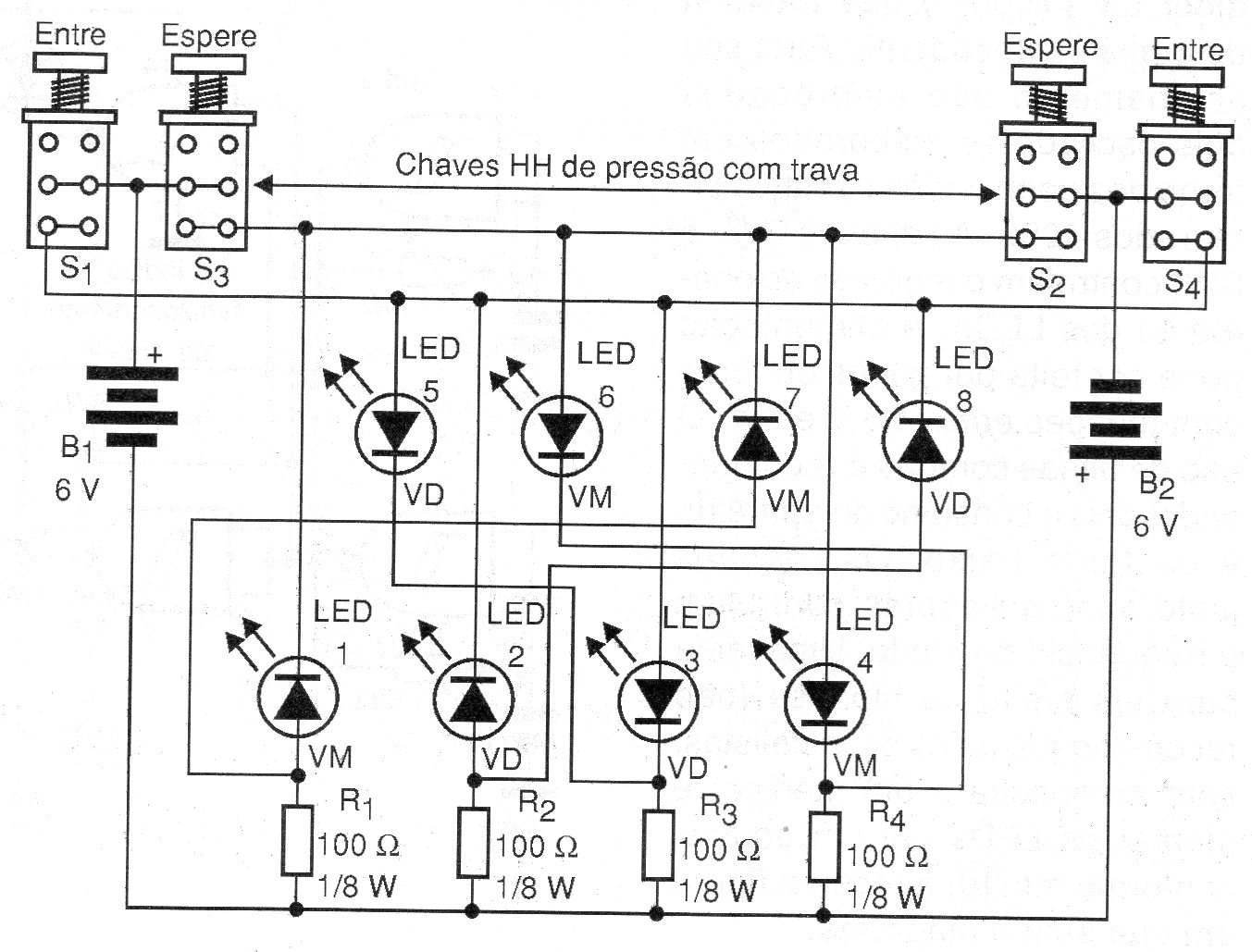

Este circuito de 2009 é um avisador de chamadas bilaterais. De fácil construção, tendo como uma das aplicações a comunicação luminosa entre duas salas. Podemos dar como exemplo o seu uso num consultório entre a recepção e a sala de atendimento. Quando da sua instalação este circuito é dividido em duas partes: o circuito ENTRE e o circuito ESPERE, cada um deles compostos por duas chaves HH, uma bateria e quatro LEDs interligados por fios. Como funciona:
Circuito ENTRE – suporte com as pilhas conectadas. Pressionando-se a chave S1 acende o LED5 (recepção) e o LED-3 (médico). Pressionando-se a chave S4 acende o LED8 (médico) e o LED-2 (recepção).
Circuito ESPERE – suporte com as pilhas conectadas.. Pressionando-se a chave S3 acende o LED-1 (recepção) e o LED-7 (médico). Pressionando-se a chave S2 vai acender o LED-4 (médico) e o LED-6 (recepção).
Os circuitos ENTRE/ESPERE funcionam cada um em duas vias, direta e inversa, para o acendimento dos LEDs. A interpretação das cores dos LEDs pode ser:
Verde – livre para ENTRE
Vermelho – ocupado para ESPERE
