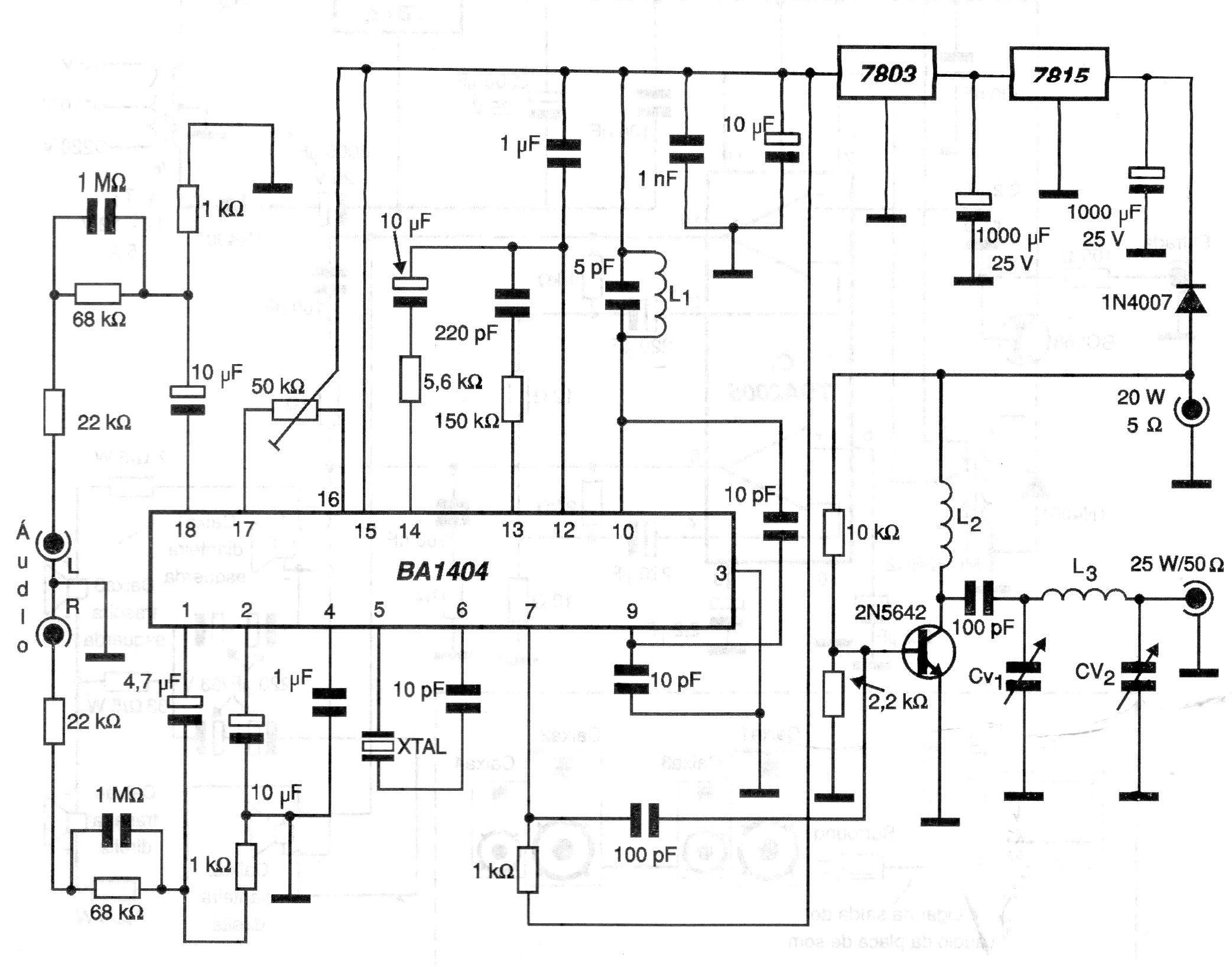

O circuito integrado usado neste projeto de 2001 não é muito comum. O circuito tem uma excelente etapa de potência e o circuito integrado já consiste num transmissor. L1 tem 3 espiras de fio 22 sem núcleo. L2 tem 3 espiras de fio 18 sem núcleo e L3 7 espiras de fio 22 sem núcleo. Todas são enroladas com diâmetro de 1 cm. O cristal é para 38 kHz para a transmissor estéreo.
| Clique na imagem para ampliar |
