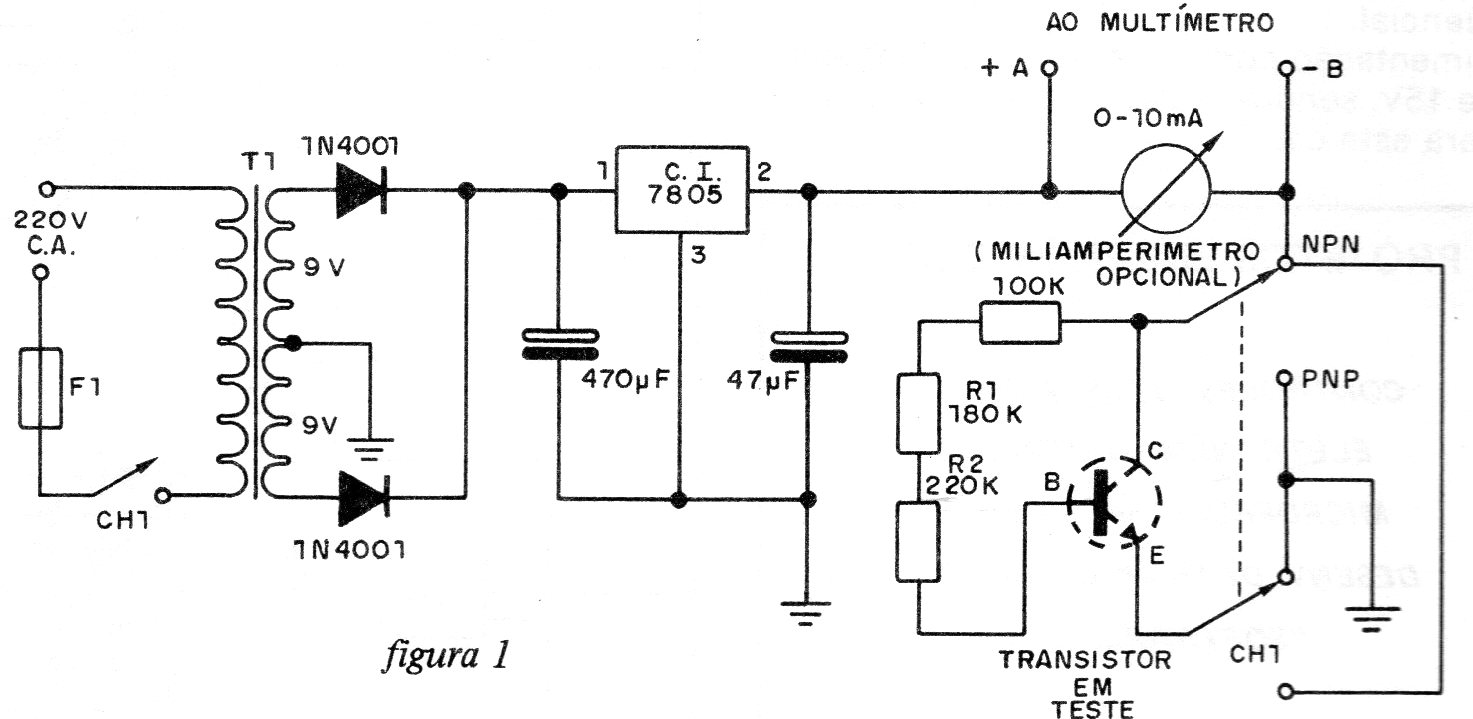

Com este simples provador pode-se medir o ganho de um transistor NPN ou PNP . O instrumento pode ser um miliamperímetro de 10 mA de fundo de escala ou a escala de corrente correspondente de um multímetro comum. O circuito inclui uma fonte regulada, mas também pode ser alimentado por pilhas.
| Clique na imagem para ampliar |
