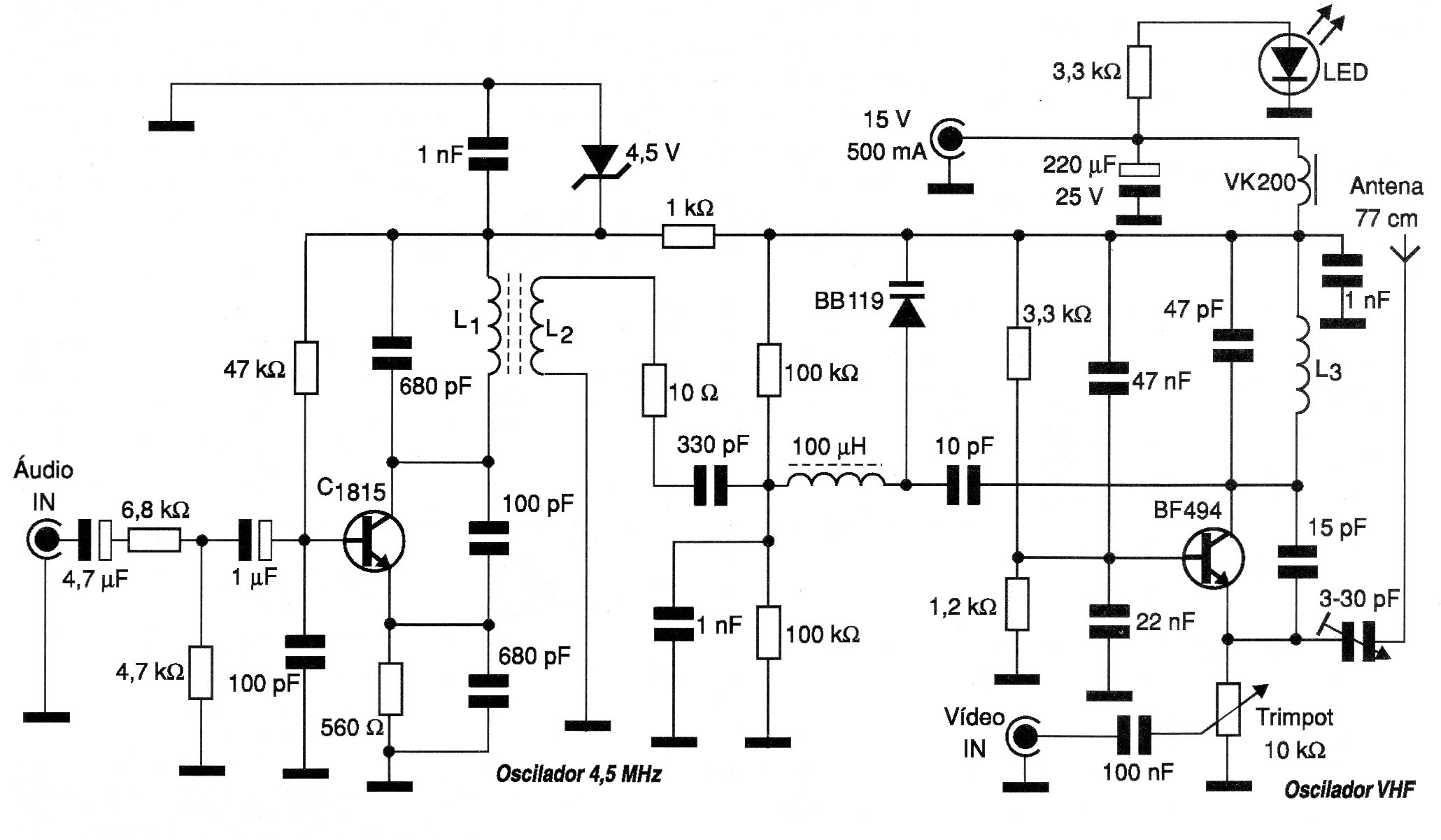

Encontramos este circuito numa documentação de 2008. Ele transmite sinais de vídeo composto e áudio para um receptor analógico operando na faixa de VHF, canais de 2 a 7. O circuito tem um alcance de algumas dezenas de metros, podendo ser usado em um sistema de monitoramento ou segurança com uma câmera do tipo que forneça o sinal necessário. L1 tem 38 espiras de fio 30 a 32 em núcleo de transformador de FI de 3,5 mm de diâmetro. L2 tem 8 espiras do mesmo fio sobre L1. L3 tem 4 espiras de fio 28 em forma de 0,5 cm com núcleo ajustável.
