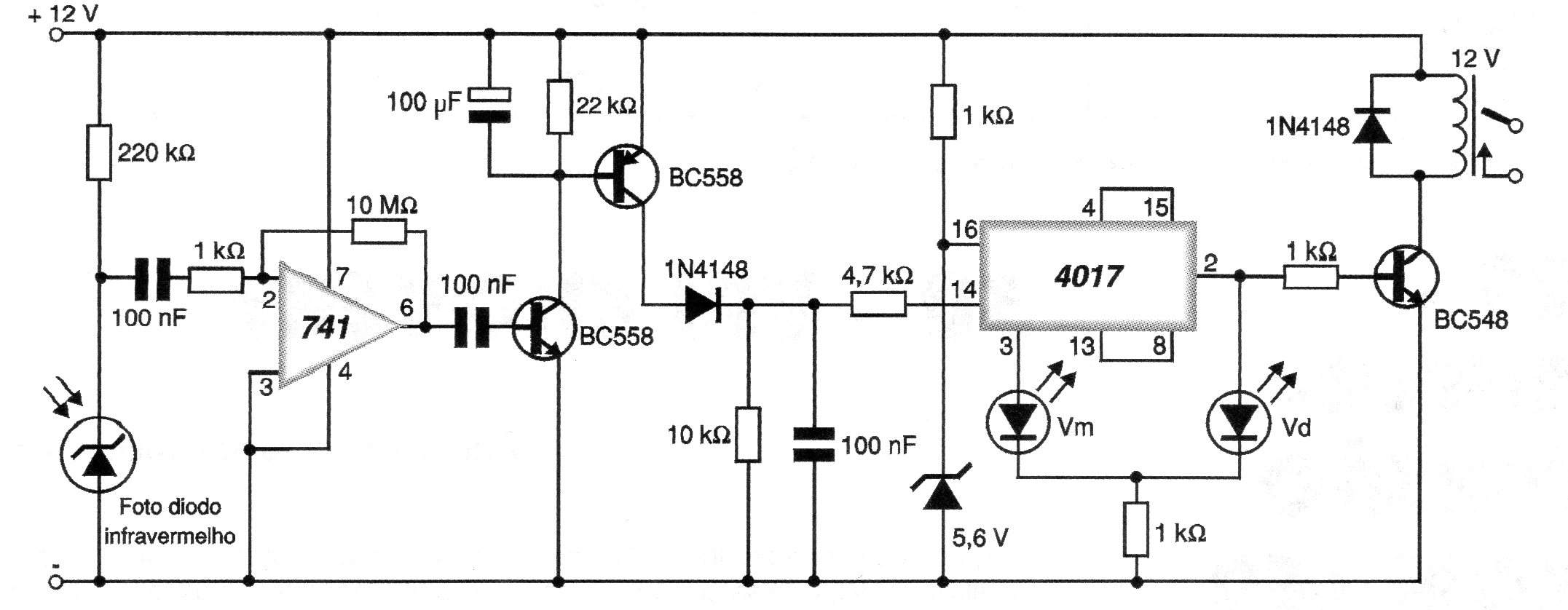

Este circuito de 2000 pode funcionar com um dos muitos transmissores de controle remoto por infravermelho descritos nesta seção. O circuito aciona um relé de modo biestável, já que temos um contador até 2 com o 4017. O circuito é alimentado por uma tensão de 12 V e a carga controlada depende do relé usado.
| Clique na imagem para ampliar |
