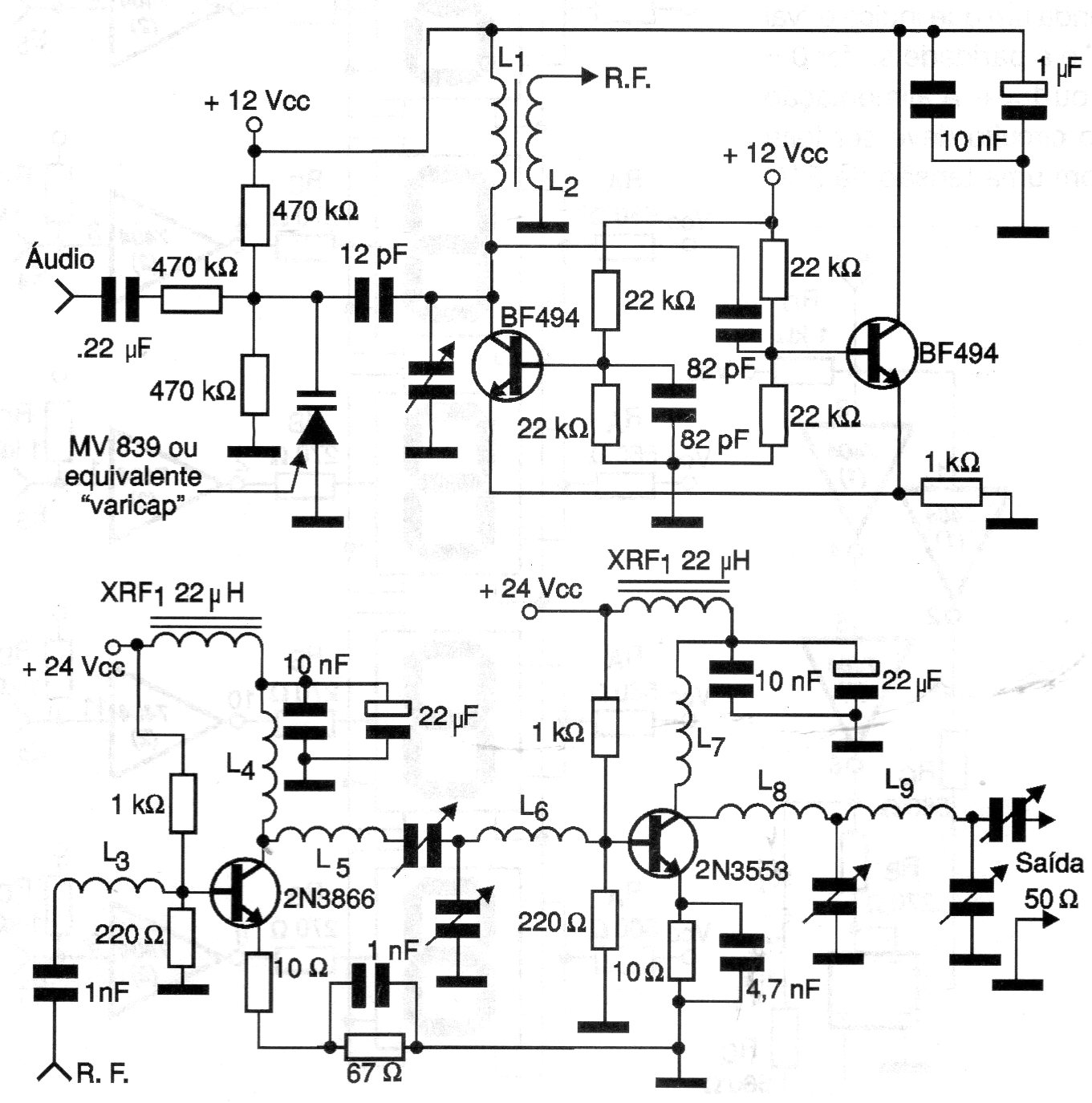

As bobinas para este transmissor, encontrado numa documentação de 2002 têm as seguintes características:
L1 – 4 espiras de fio 22 com diâmetro de 7 mm
L2 – 3 espiras ao lado de L1 com fio 22 e diâmetro de 7 mm
L3 – 4 espiras de fio 22 em forma de 7 mm
L4 e L7 – 7 espiras de fio 22 em forma de 7 mm
L5 e L6- 4 espiras de fio 20 em forma de 7 mm
L7 – 8 espiras de fio 22 em forma de 7 mm
A fonte deve fornecer de 12 V a 24 V com corrente de 1 A. A potência é da ordem de 3 W.
