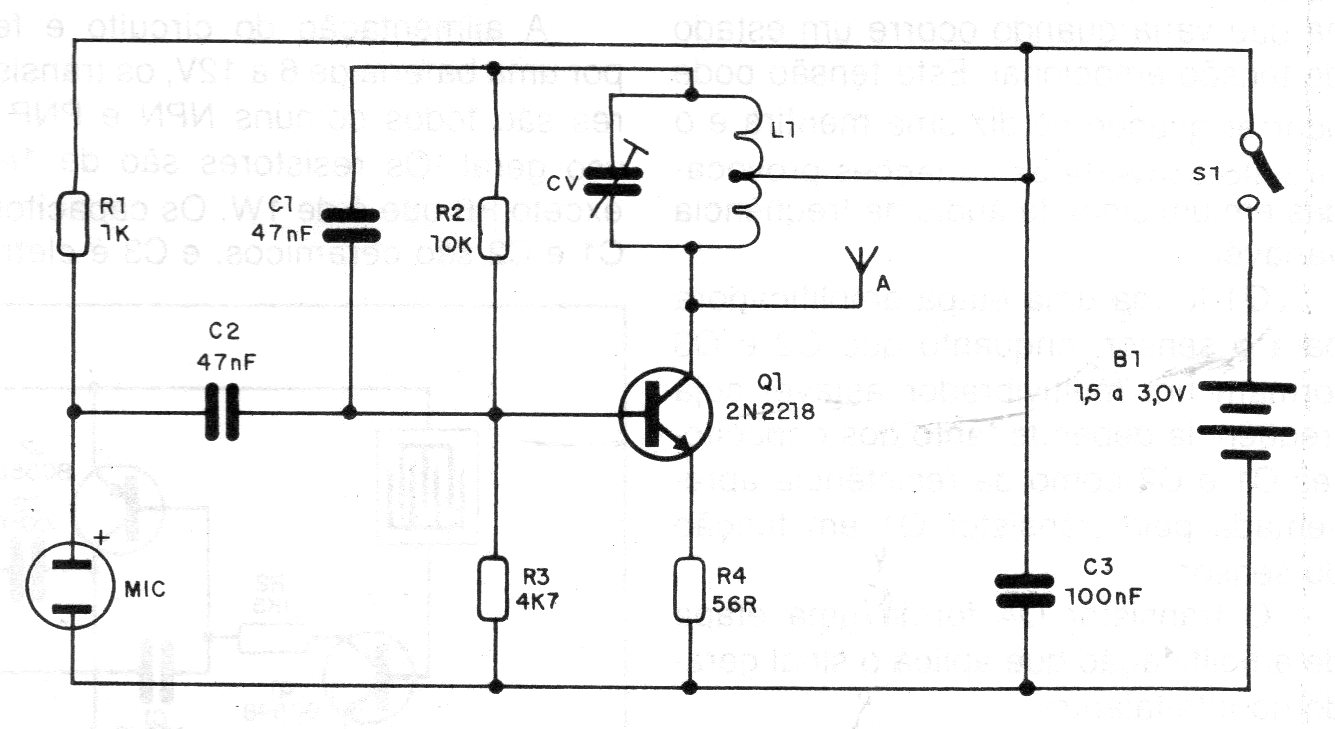

A faixa central de operação deste pequeno transmissor de ondas curtas está em torno de 27 MHz, mas a bobina pode ser alterada para operação entre 7 e 30 MHz. Para a faixa de 7 MHz a bobina consta de 20 + 20 espiras de fio 28 num bastão de ferrite. A antena pode ser telescópica de 1 a 2 metros e o alcance depende da sensibilidade do receptor podendo chegar a algumas dezenas de metros. A alimentação, na realidade pode ser feita com tensões até 9 V.
| Clique na imagem para ampliar |
