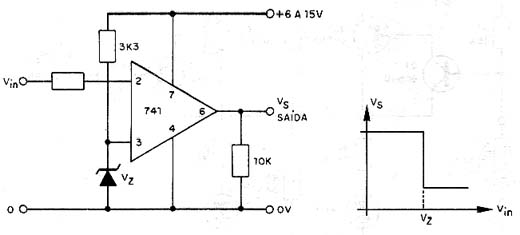

Na figura mostramos como implementar um comparador de tensões com o amplificador operacional 741. Podemos ver o funcionamento deste circuito na seção de circuitos simulados. A tensão do diodo zener deve ser sempre menor do que a tensão de alimentação. No gráfico ao lado do diagrama temos a curva de comportamento do circuito. Veja que não é preciso utilizar fonte de alimentação simétrica neste caso. Amplificadores operacionais equivalentes podem ser utilizados.
Comparador com o 741
