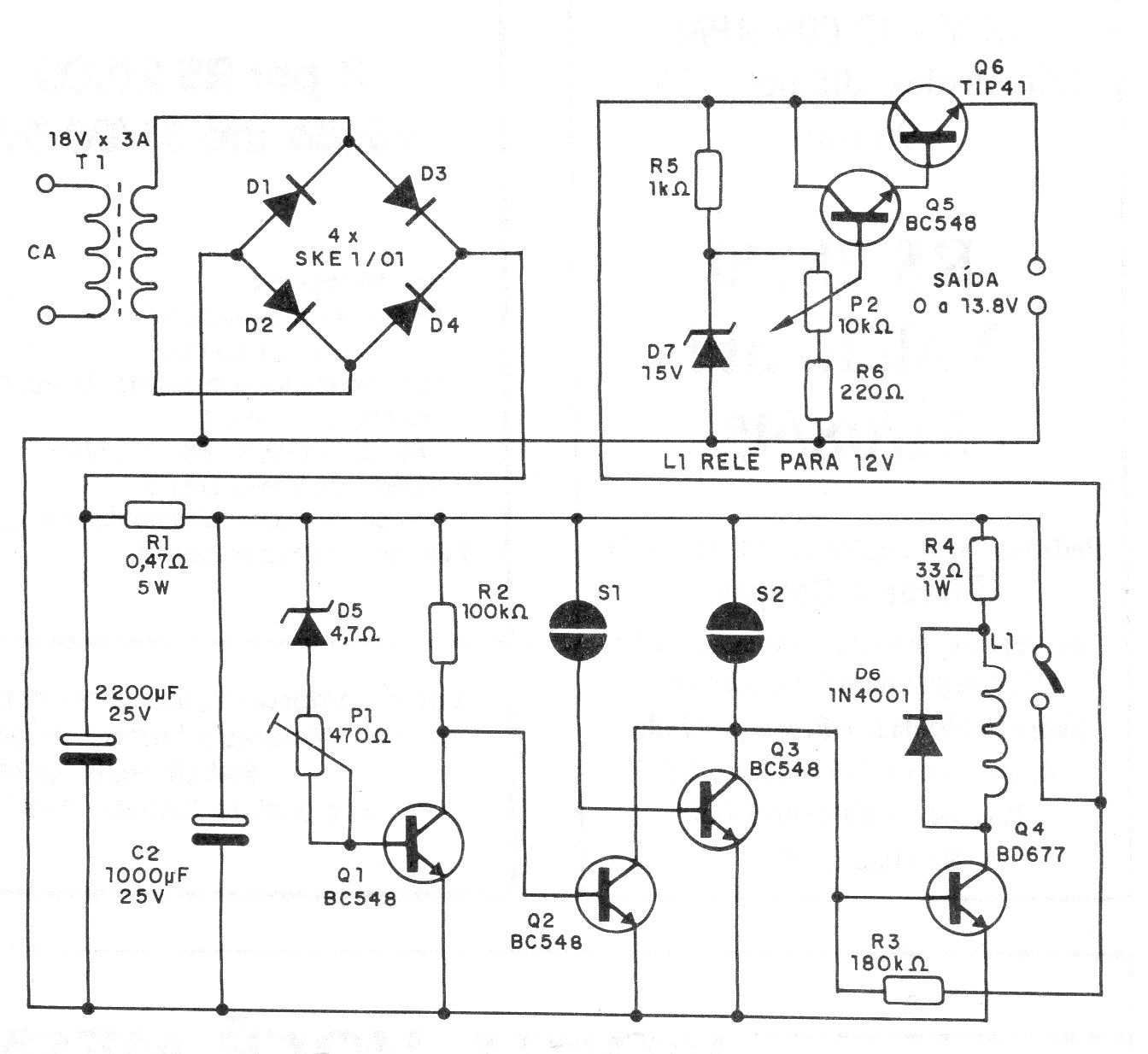

Este circuito que usa apenas transistores que ainda são comuns foi encontrado numa documentação de 1995. O transistor TIP41 deve ser montado em dissipador de calor e a fonte possui um sistema de proteção contra curto-circuitos com rearme com toque. O relé é de 12 V de acordo com a tensão da fonte. Os diodos são para 50 V 4 A ou mais. O ajuste do ponto de disparo da proteção é feito em P1.
