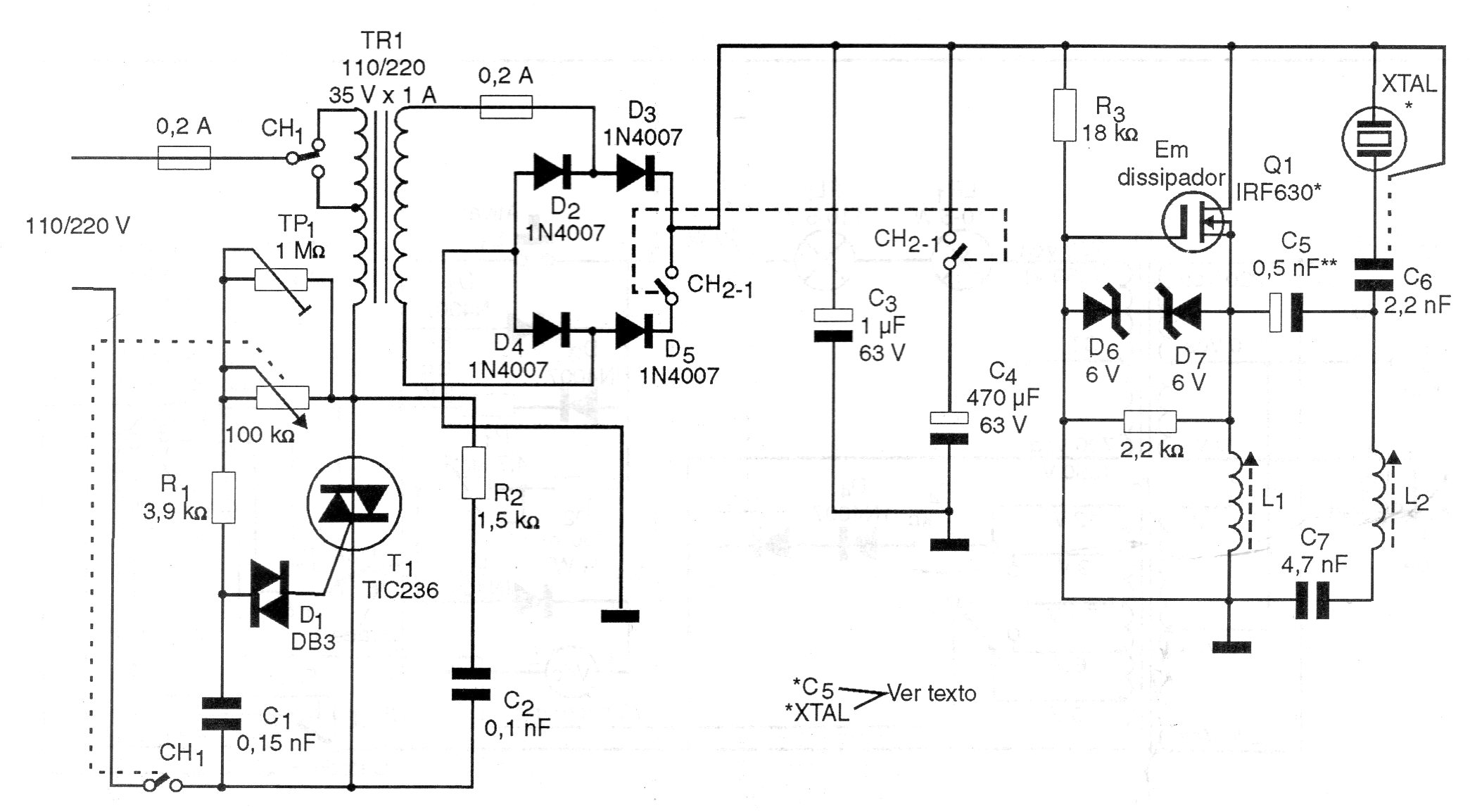

Este circuito opera numa frequência em torno de 1 MHz, tendo sido encontrado numa documentação técnica de 1997. No entanto, os componentes usados ainda são comuns, exceto o transdutor que deve ser de tipo apropriado para este tipo de aplicação, pois deve suportar potências elevadas. L1 e L2 são formadas por 35 espiras de fio 28 num núcleo de ferrite ajustável de 0,6 cm diâmetro. O transistor de potência deve ser montado em dissipador de calor.
| Clique na imagem para ampliar |
