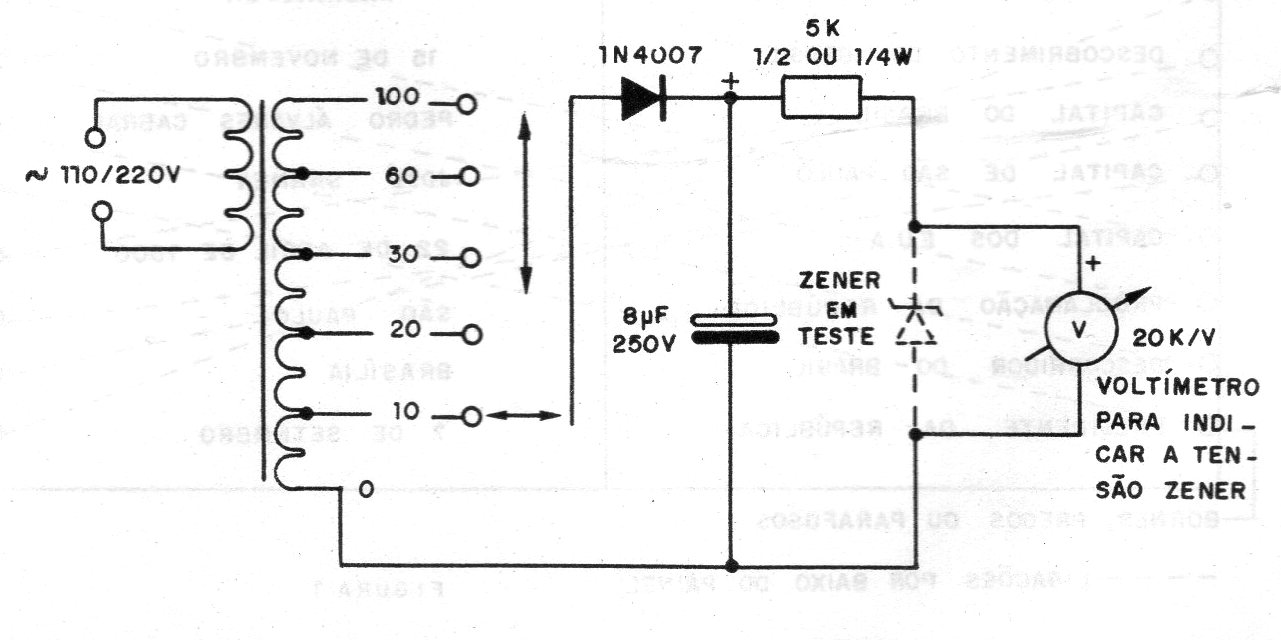

Encontramos este circuito numa publicação de 1987. Ele usa um multímetro como indicador e um transformador com diversas tensões para o teste. A tensão do diodo é lida diretamente no multímetro, na escala apropriada de tensões. Em alguns casos pode ser necessário aumentar a dissipação do resistor.
| Clique na imagem para ampliar |
