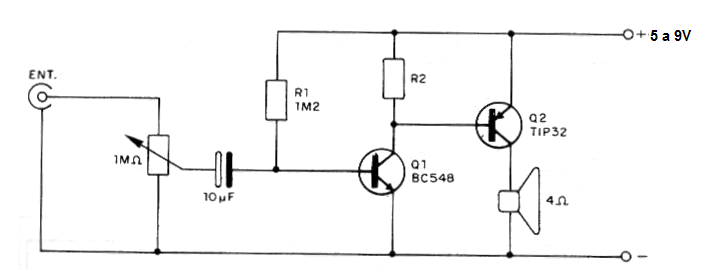

Este circuito pode ser usado como interface de som para circuitos de efeitos controlados por um Arduino ou outro microcontrolador. A alimentação pode vir de uma pequena fonte de 5 a 9 V ou do próprio microcontrolador, já que o consumo não é muito elevado, chegando aos 100 mA. Um resistor de 22 ohms pode ser ligado em série com alto-falante para reduzir o consumo. O potenciômetro n a entrada ajusta o volume. R2 é obtido experimentalmente entre 220 ohms e 1 k para se obter melhor rendimento com menor consumo.
| Clique na imagem para ampliar |
