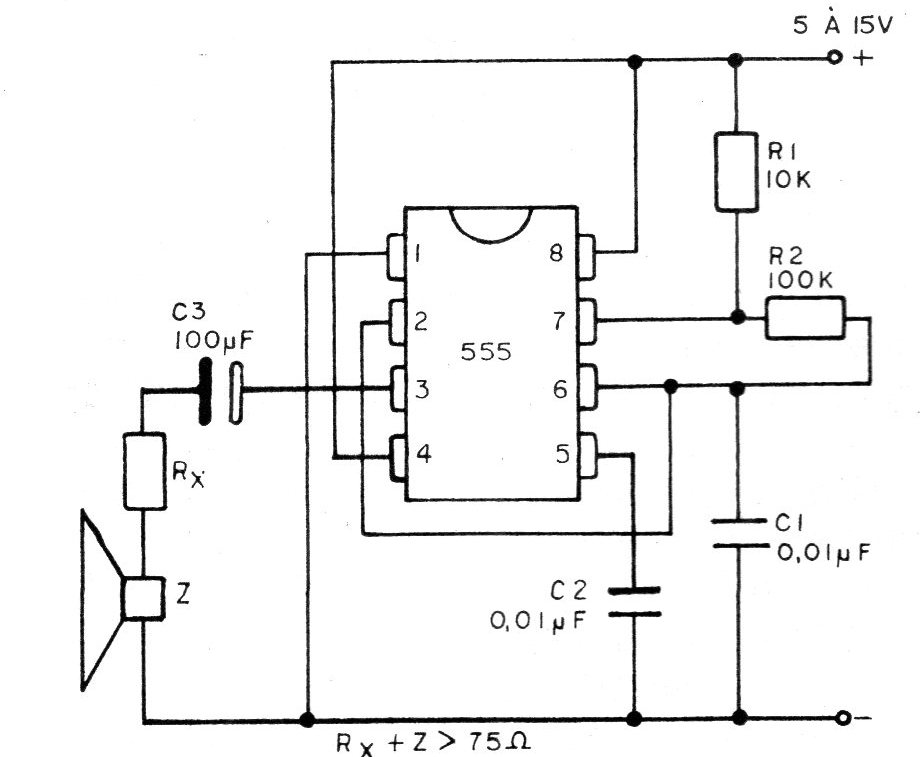

Na figura temos um circuito em que o 555 é usado como um oscilador de áudio para alarme gerando um tom de aproximadamente 800 Hz. O ideal para a saída deste circuito é o uso de um alto-falante de 75 ohms caso em que a potência máxima de áudio é obtida, da ordem de 750 mW. No entanto, na ausência de um alto-falante deste valor, o leitor pode recorrer a dois artifícios para obter ainda assim seu funcionamento. O primeiro consiste na utilização de um transformador de saída cuja impedância de primário seja de pelo menos 75 ohms. 0 segundo consiste em se ligar em série com o alto-falante um resistor de tal modo que seu valor somado a impedância do alto-falante resulte em 75 ohms. Neste caso, é claro, o volume obtido para o som será bem menor porque uma boa parte da potência de áudio será perdida no resistor. Como os outros circuitos que usam o 555 a alimentação deste pode ser feita com qualquer tensão entre 5 e 15 V. Nas condições de maior potência o consumo da unidade será de 200 mA. Para alterar- a frequência do oscilador, se o leitor quiser pode substituir o resistor R2 de 100 k por um potenciômetro de mesmo valor ligado em série a um resistor de 10 k.
