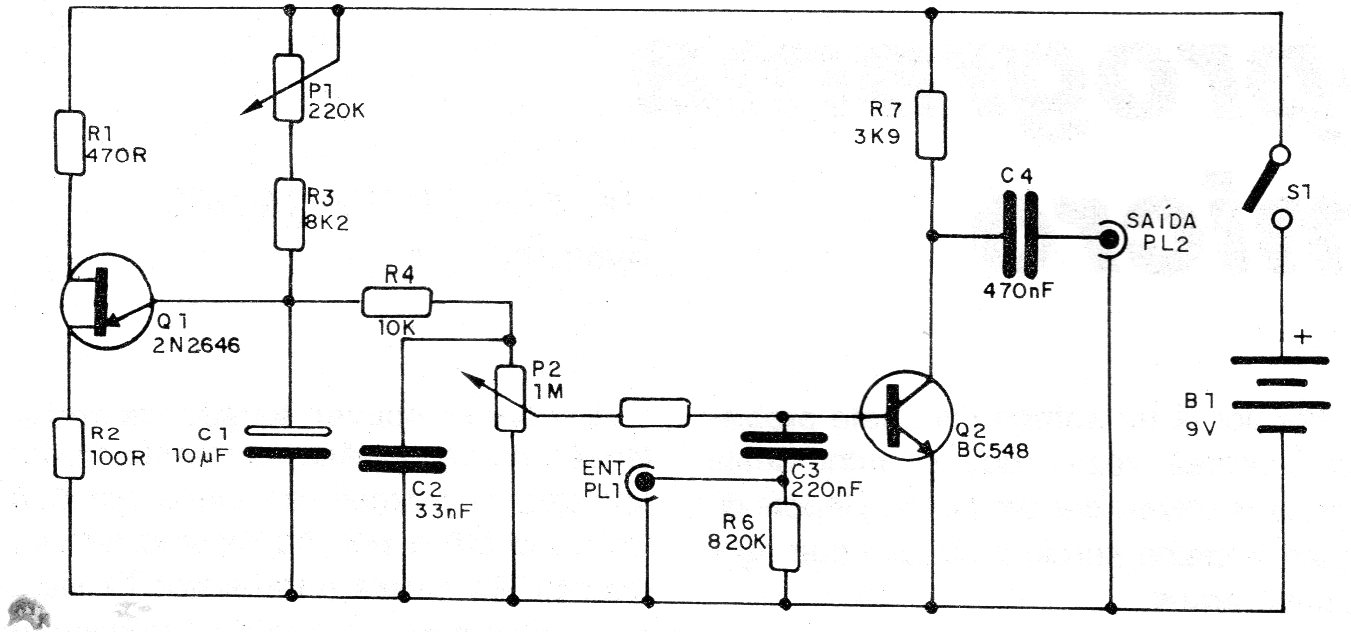

Encontramos esta configuração de vibrato com transistores numa documentação de 1987. Os componentes ainda são atuais e o circuito deve ser intercalado entre o instrumento musical e a entrada do amplificador. Como o consumo é baixo a alimentação pode ser feita com uma bateria de 9 V. Os cabos de sinal devem ser blindados.
| Clique na imagem para ampliar |
