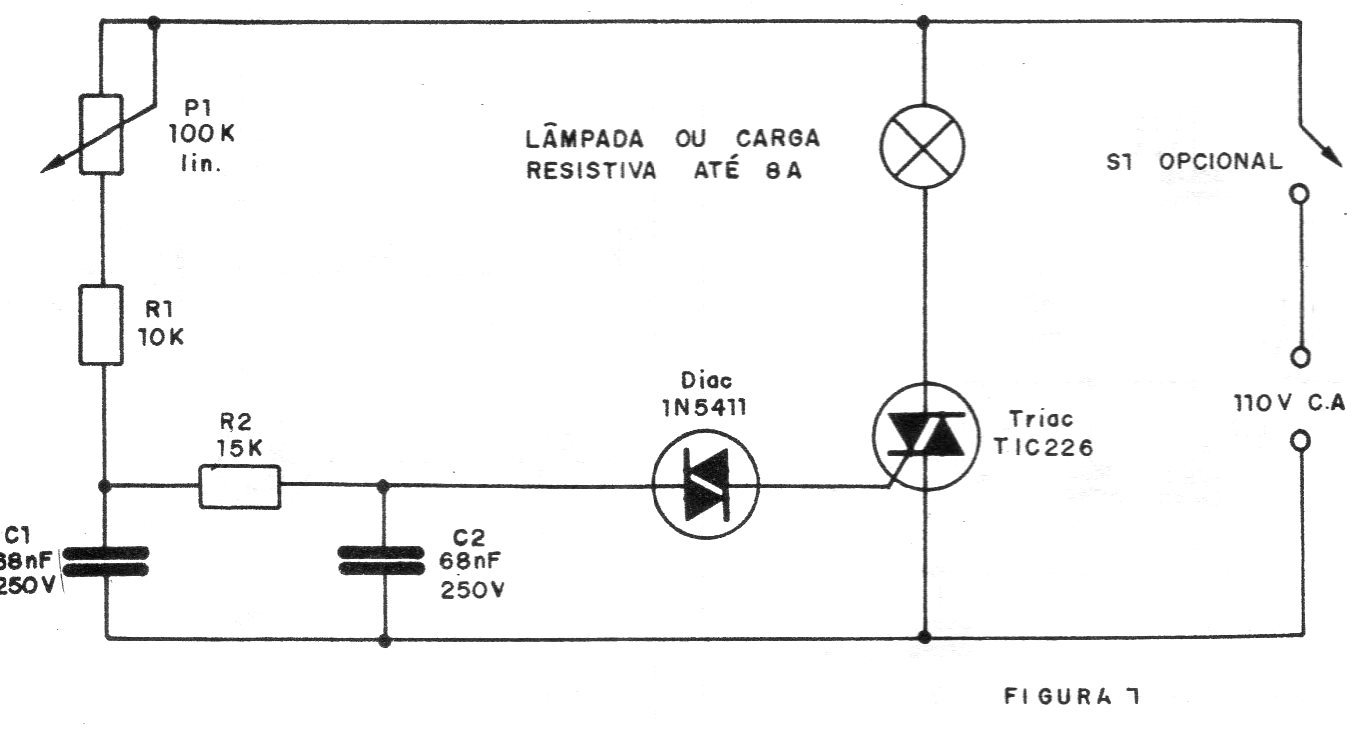

Esta é a configuração tradicional com triac e diac que no caso pode controlar cargas até 8 A na rede de 110 V. O triac deve ser dotado de um bom radiador de calor. Os capacitores eventualmente devem ser alterados para compensar a tolerância e conseguir a faixa total de atuação.
