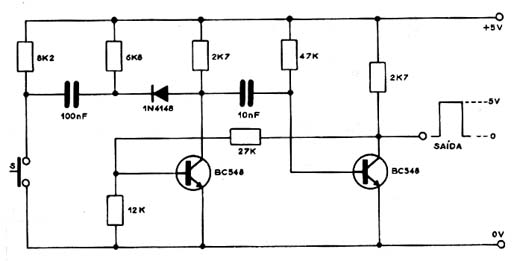

Ao se pressionar S este circuito gera um pulso único de duração constante determinada pelo capacitor de 10 nF e pelo resistor de 47 k. Os valores desses componentes podem ser alterados. A saída tem 5 V de amplitude e é compatível com a tecnologia TTL. O circuito serve como um interruptor livre de repique para sistemas de acionamento manual. A alimentação deve ser feita com tensão de 5 V.
![Gerador de Pulso Único Gerador de Pulso Único](/images/stories/banco/cir0099_01.jpg)
Gerador de Pulso Único
