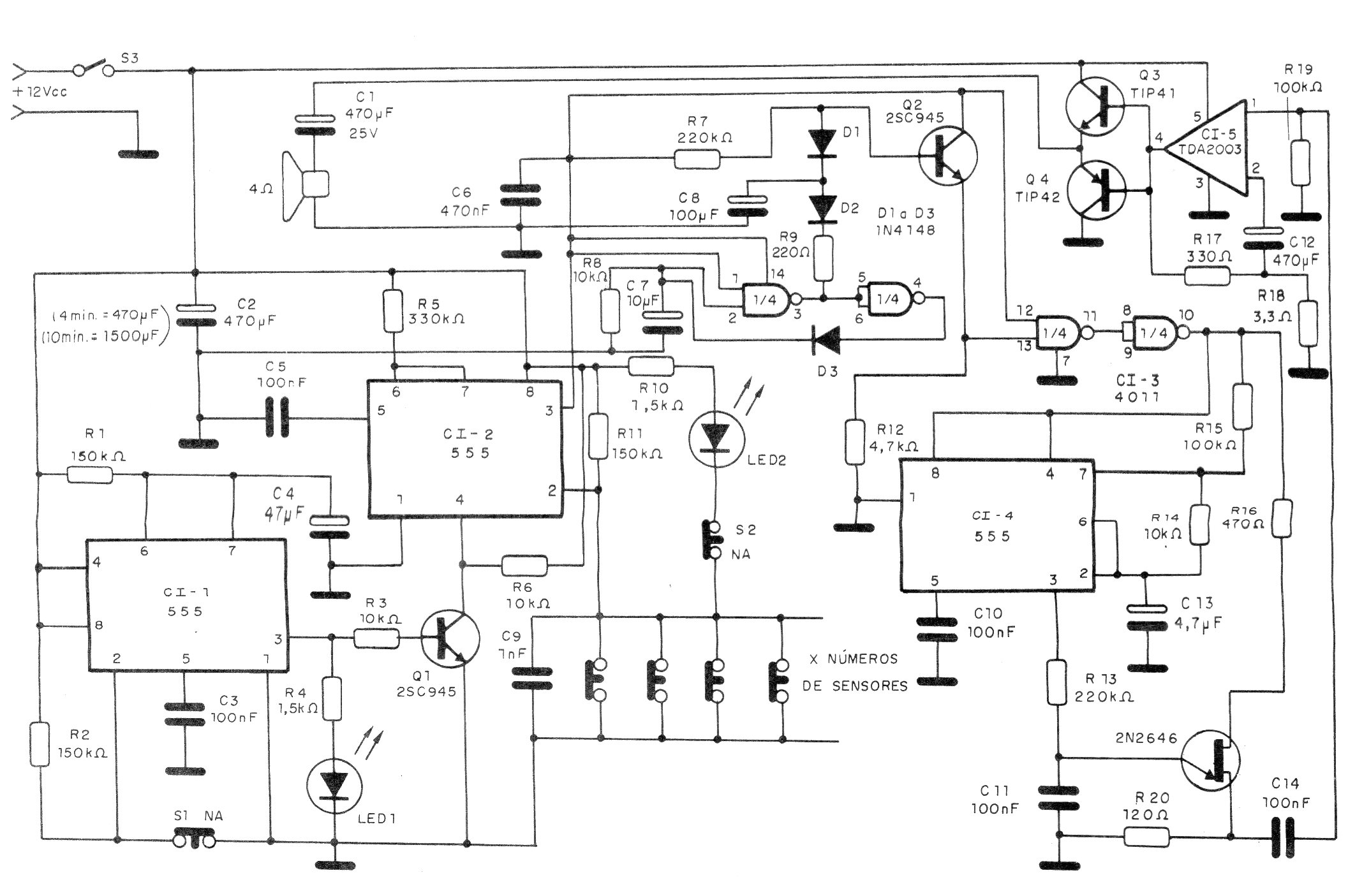

Este sofisticado alarme residencial foi encontrado numa publicação de 1992. Utilizando componentes comuns, ele possui várias temporizações permitindo que o proprietário entre e desarme num certo intervalo, além da programação do tempo de toque. O circuito incorpora uma potente sirene com controle de volume tendo por base um amplificador integrado. O circuito é alimentado por bateria de 12 V. Na condição de espera o consumo é de apenas 5 mA, mas disparado o consumo sobe para aproximadamente 3 A.
| Clique na imagem para ampliar |
