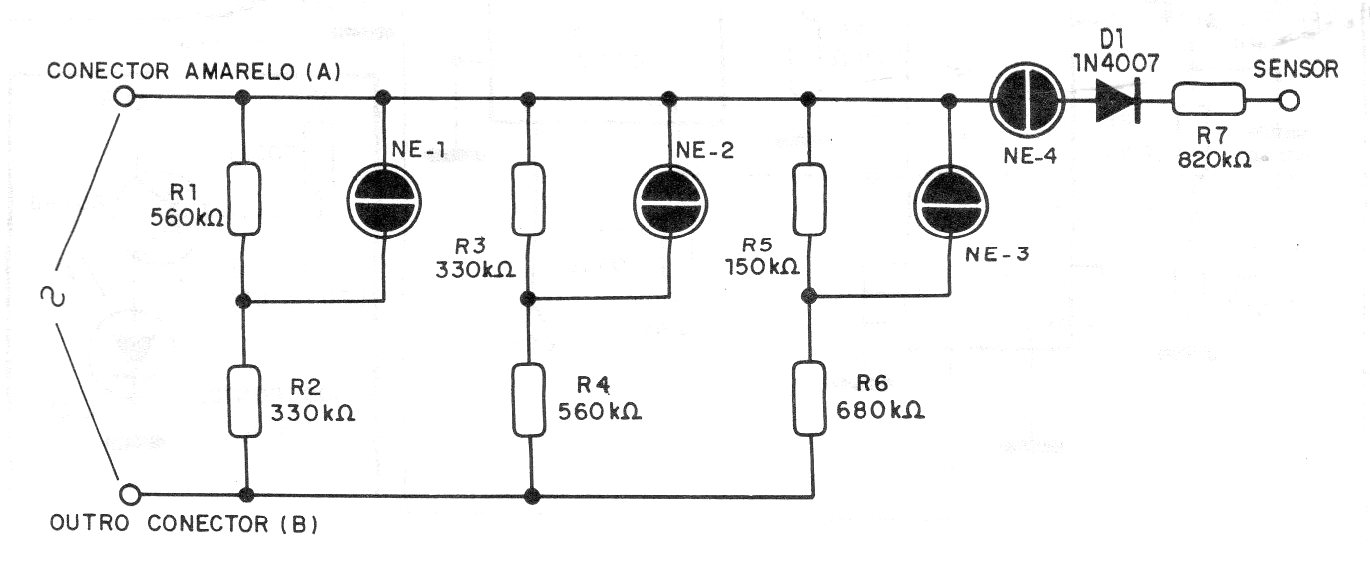

A primeira lâmpada deste circuito acende quando a tensão superar 80 V a segunda quando a tensão for superior a 220 V e a terceira com 380 V. O resistor de 820 k limita a corrente. A quarta lâmpada serve para indicar o polo vivo ou neutro quando tocamos no sensor.
