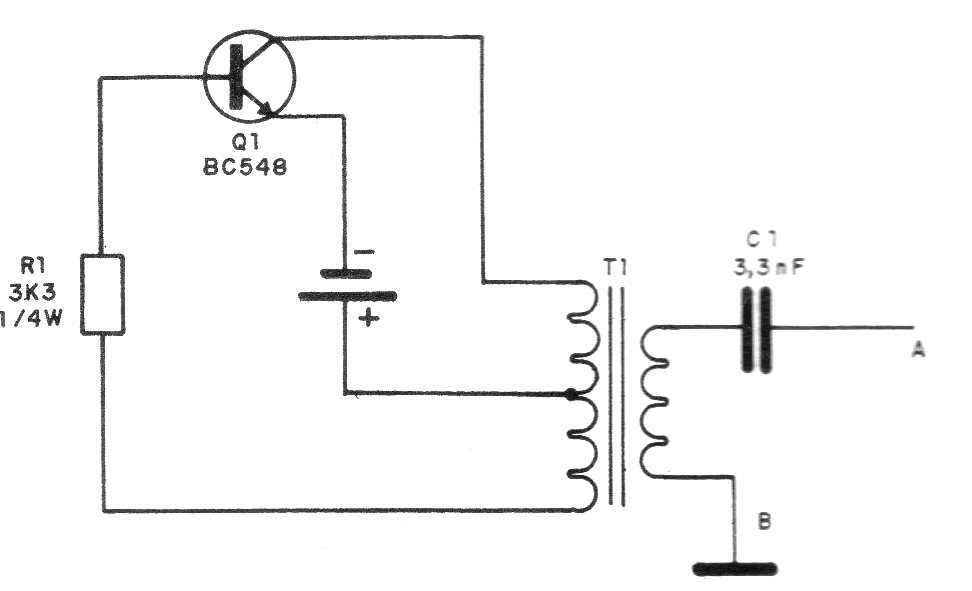

Este oscilador Hartley simples que faz uso de um transformador de saída de rádio transistorizado gera um sinal de prova de boa intensidade. O circuito pode ser alimentado por uma ou duas pilhas pequenas e um capacitor de 10 nF em paralelo com R1 e outro de 22 nF em paralelo com o primário do transformador melhoram seu desempenho.
