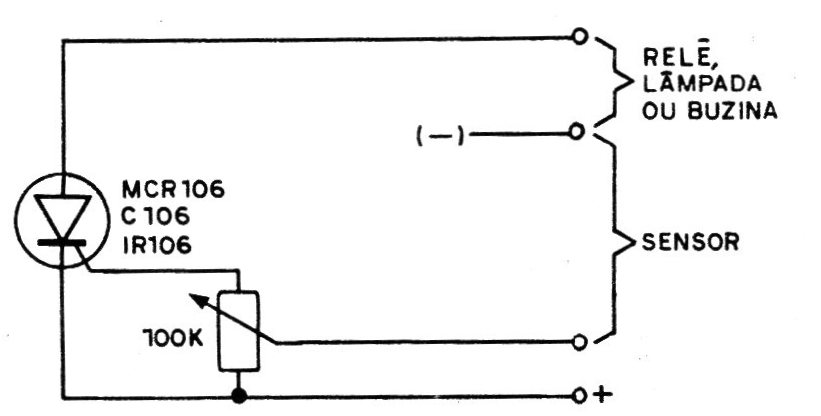

Encontramos este simples circuito de alarme numa documentação de 1981. Conforme podemos ver trata-se de um alarme para carro disparado por um interruptor na porta ou outro ponto de acesso. O trimpot ajusta o ponto de disparo e o circuito funciona tanto com tensões de 6 V como de 12 V.
| Clique na imagem para ampliar |
