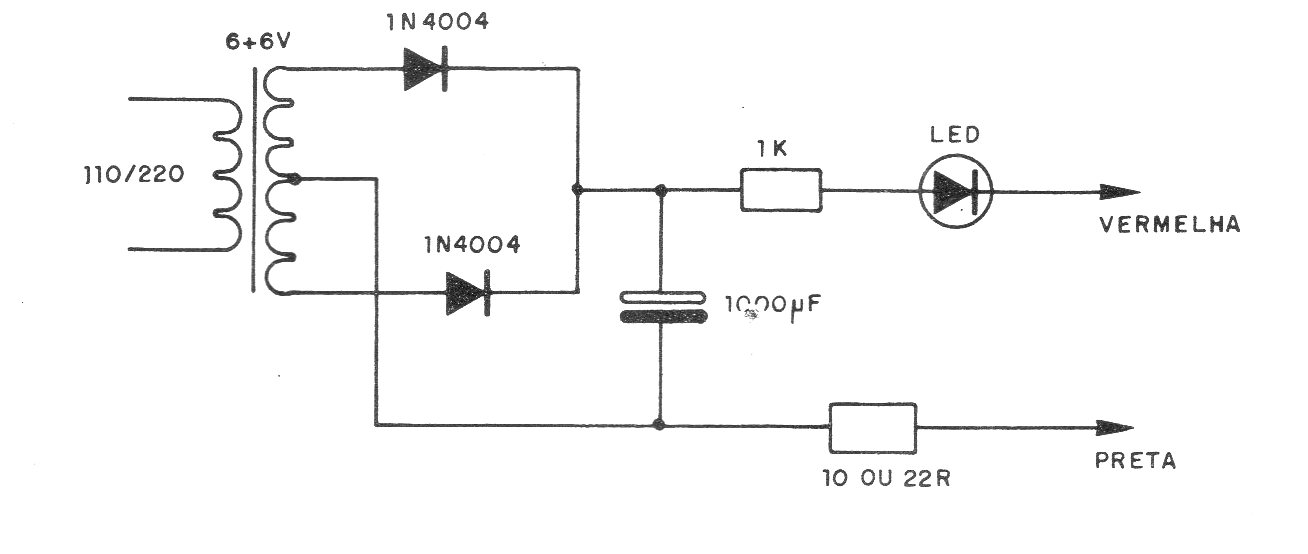

Eis um circuito muito simples para se testar diodos. O circuito testa a continuidade no sentido direto e inverso dando a indicação através de um LED. Para um diodo bom o LED acende num sentido e permanece apagado no sentido oposto. LEDs apagado nos dois testes indicam diodo aberto e acesos indicam diodo em curto.
