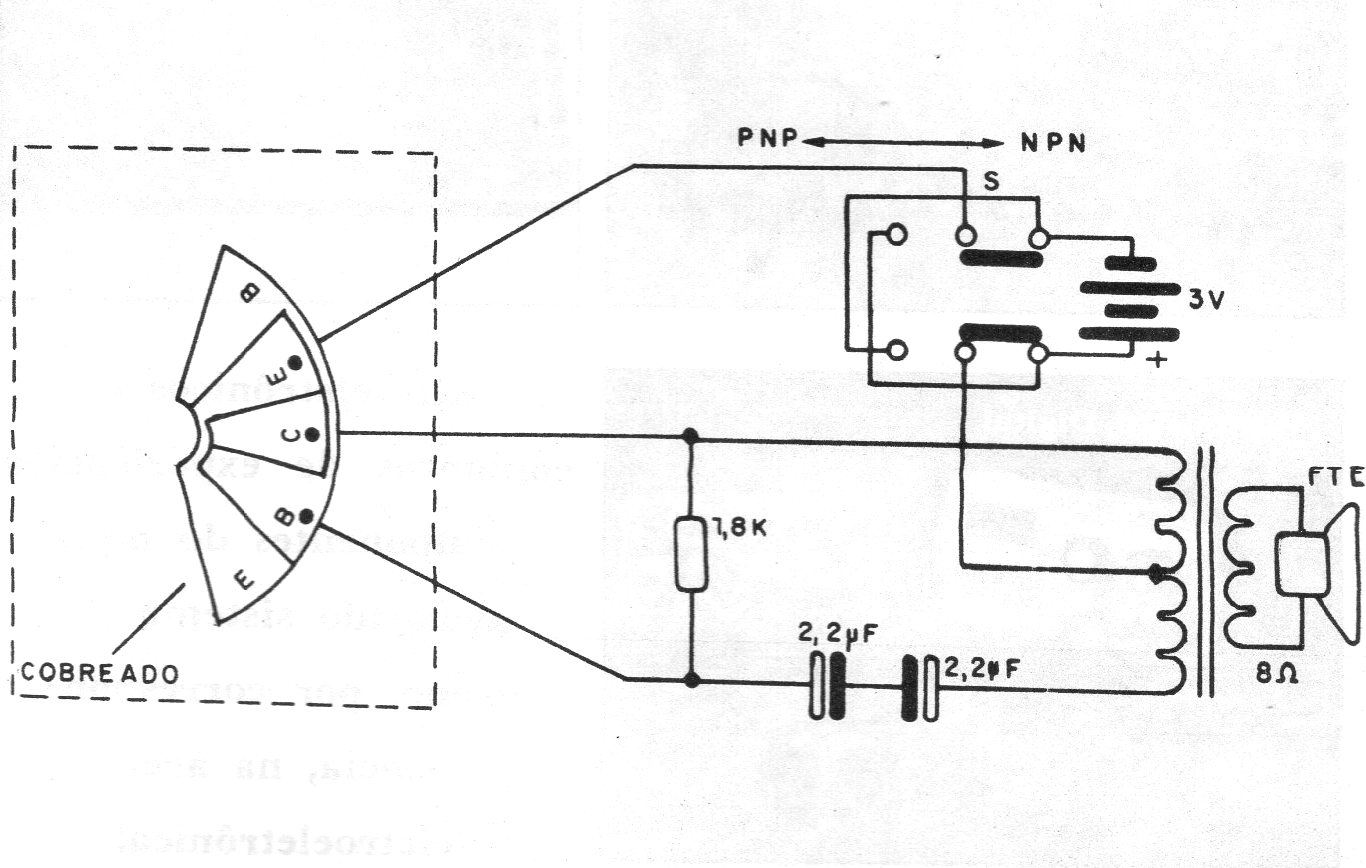

Este circuito é de uma documentação de 1987. Ele tem por finalidade identificar transistores usando como indicador um oscilador de áudio com base num transformador de saída de rádios transistorizados da época. O circuito é muito simples e sua alimentação vem de duas pilhas comuns.
| Clique na imagem para ampliar |
