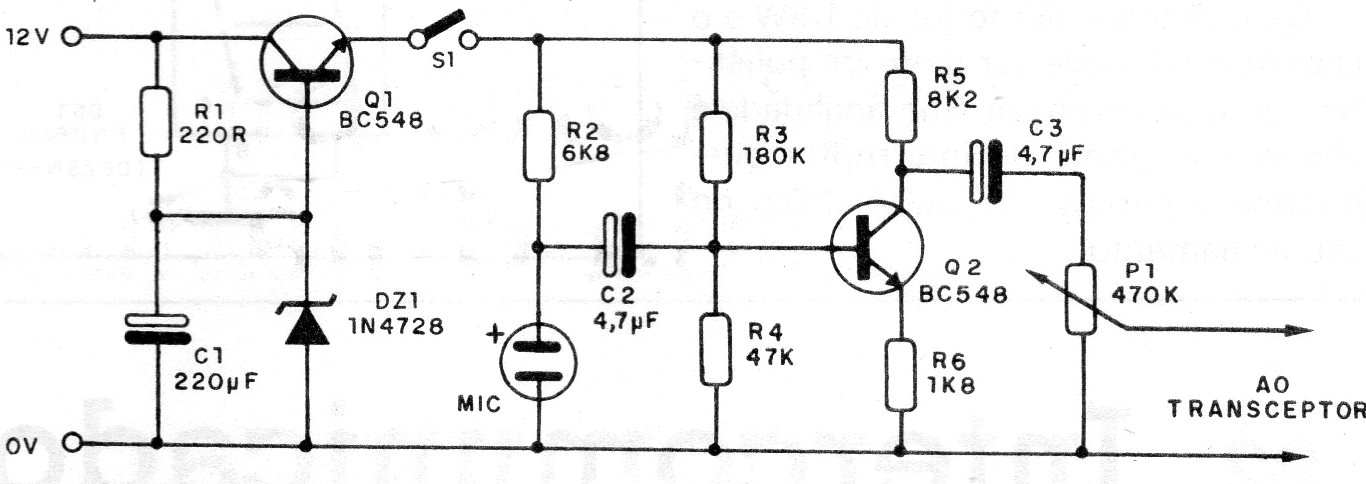

Este circuito consiste num amplificador para microfone de eletreto alimentado por uma tensão de 12 V. Um regulador é usado para reduzir a tensão. Os cabos de sinal devem ser blindados. O circuito também pode ser alimentado por uma bateria de 9 V eliminando-se a etapa de regulagem.
| Clique na imagem para ampliar |
