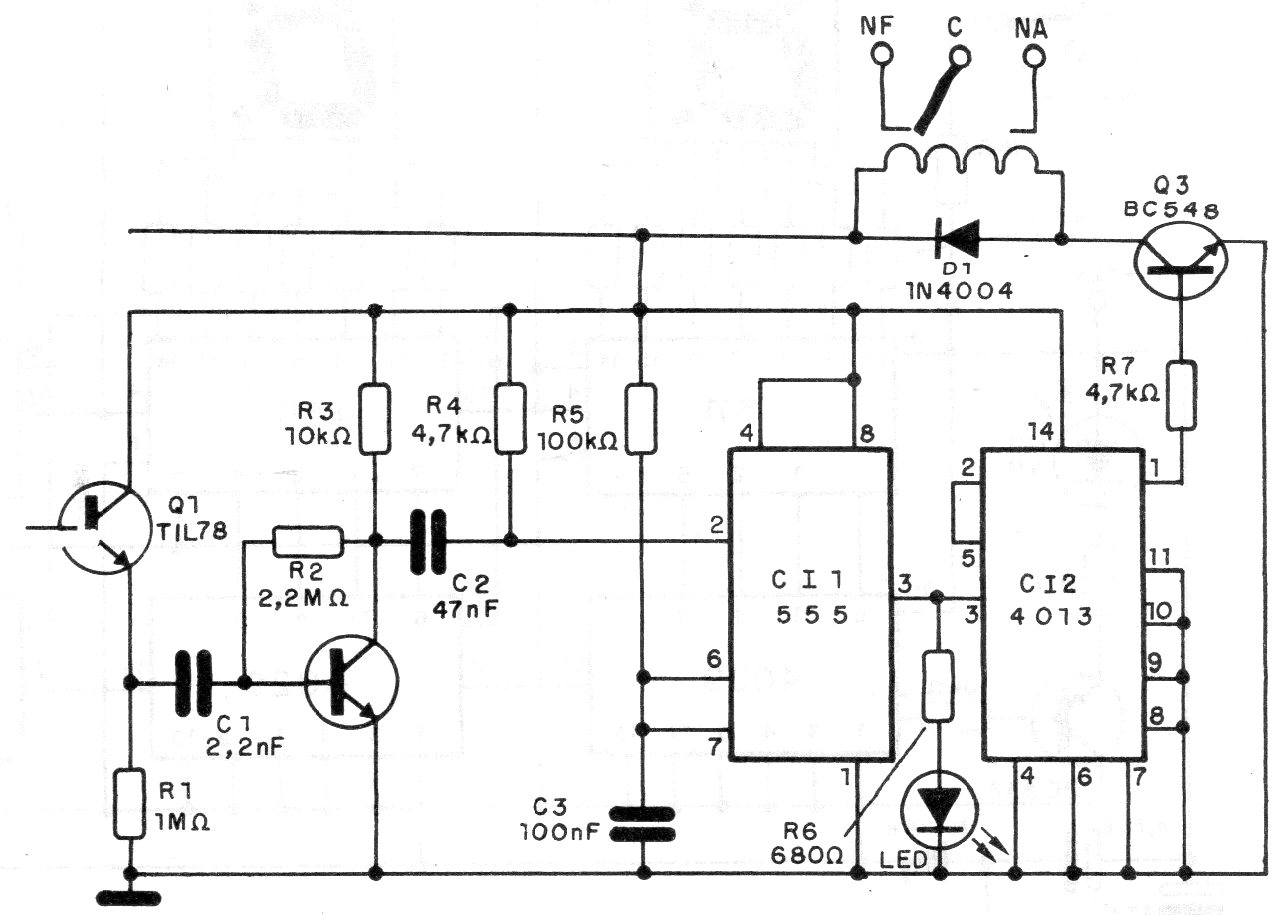

Este circuito, encontrado numa documentação de 1995, faz o controle biestável de um relé a partir de pulsos de luz recebidos pelo sensor. O sensor pode ser qualquer foto-transistor comum. A alimentação pode ser feita com 6 ou 12 V conforme a tensão de relé utilizado. O sensor deve ser montado em tubo opaco com lente para maior diretividade. O transmissor é dado em CIR9888.
