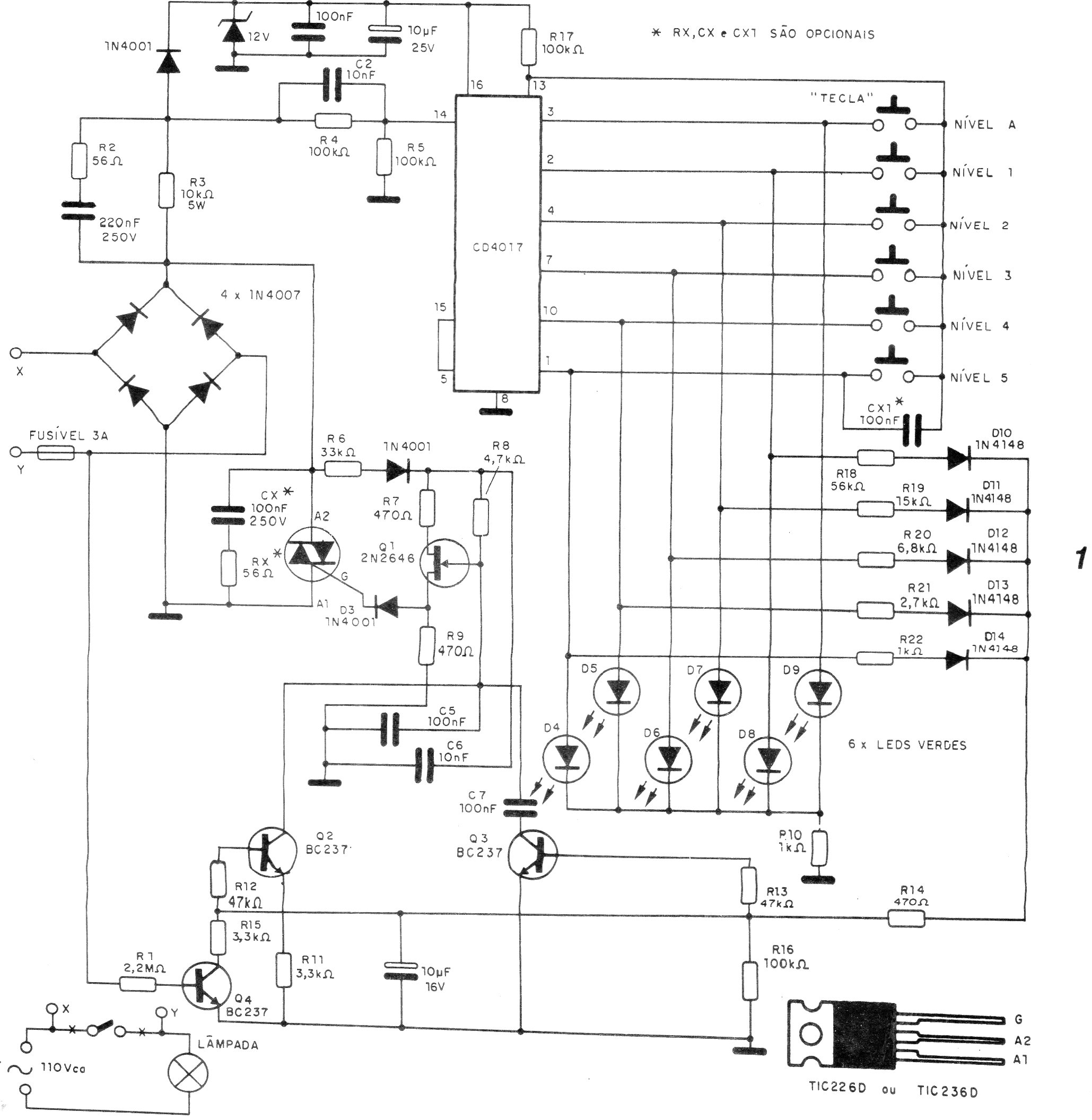

Encontramos este dimmer numa publicação de 1994. Podemos controlar a velocidade de um motor através da seleção feita por interruptores de pressão num sistema pulsante. Os diodos da ponte, devem ser de acordo com a corrente da carga e neste circuito, na verdade, pela presença da ponte poderia ser usado um SCR, o que o autor do projeto na época não levou em conta. O triac (ou SCR) deve ser dotado de dissipador de calor.
