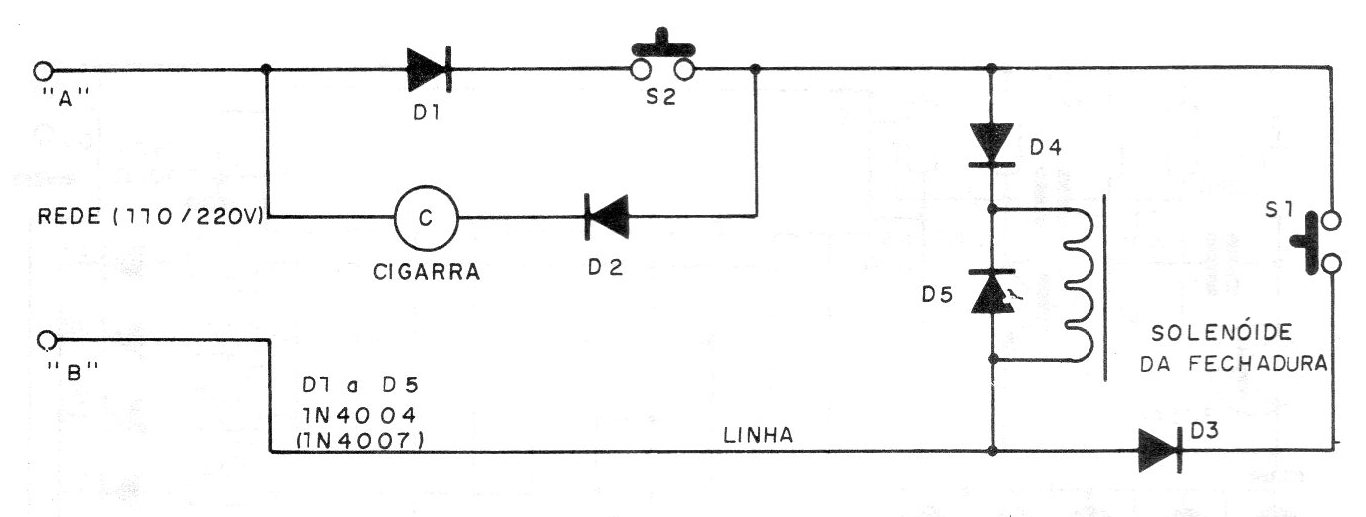

O circuito que mostramos foi encontrado numa publicação de 1992 funcionando como uma linha dupla para porteiros eletrônicos. Ao se pressionar S1 a corrente circula de B para A através de D2 e D3, ativando a cigarra e anunciando a visita. Para abrir a porta pressionamos S2 que será percorrido por uma corrente de A para B, passando por D1 a D4. Com isso, é acionando o solenoide de abertura. Os diodos separar o circuito de chamada do circuito de abertura.
