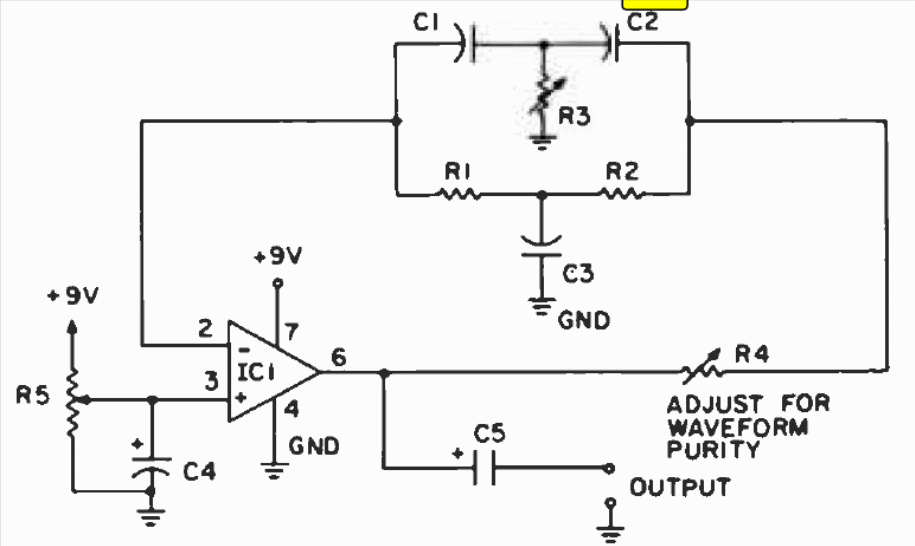

Este oscilador necessita de fonte simples de 9 a 12 V tendo sido encontrado numa antiga documentação técnica. Com C1, C2 de 22 nF e C3 de 47 nF a frequência estará em torno de 1 kHz. C4 é de 100 hF e C5 de 10 a 22 uF. R1 e R2 são de 47k ou 56 k e R3, R5 de 5k6 ou 4k7. R4 é um potenciômetro de 100k.
| Clique na imagem para ampliar |
