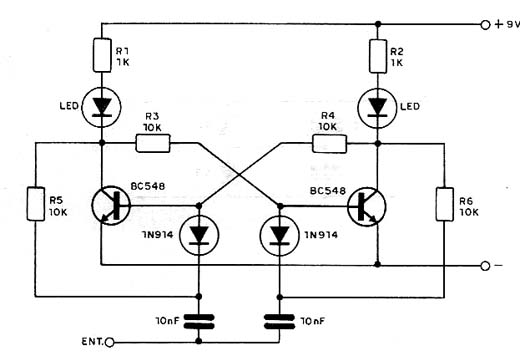

Pulsos negativos aplicado à entrada fazem este flip-flop mudar de estado, o que será indicado pelos LEDs ligados aos coletores dos transistores. Para disparo por toque pode ser usado um transistor comum resistor de 10 k no coletor e um resistor de 1M na base, ligada a um sensor. O circuito tem baixo consumo e pode ser alimentado por pilhas. Eventualmente, em caso de disparo errático ou falta de sensibilidade os valores dos resistores de 10 k podem ser alterados na faixa de 4k7 a 47 k?.
Flip-Flop Com LEDs
