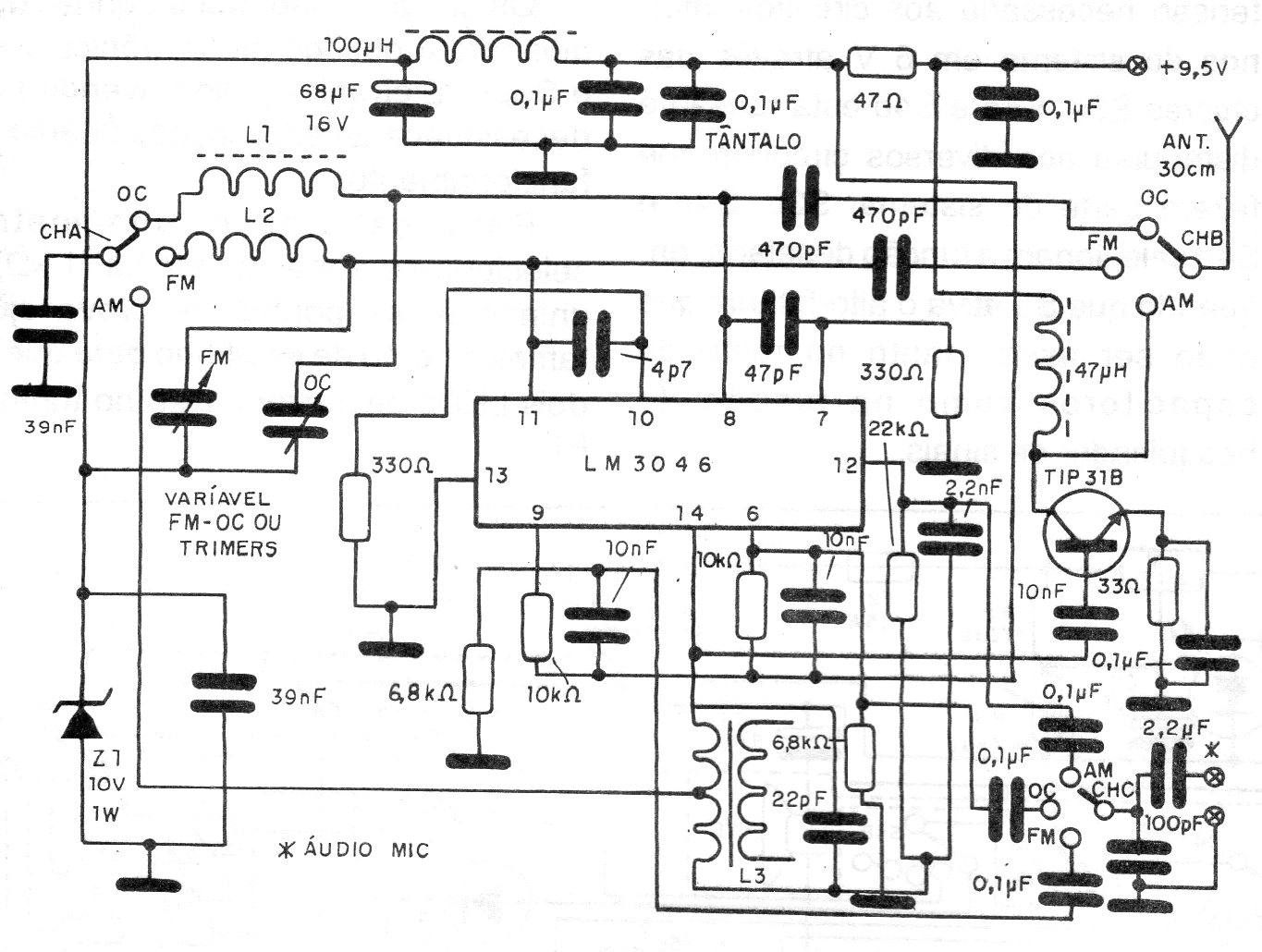

Encontramos este circuito de transmissor para diversas faixas de frequências em uma documentação de 1992. A faixa de frequências de pende da bobina. Para AM (L3) use um transformador de rádio transistorizado preto. Para OC a bobina L2 tem 15 espiras de fio 28 em bastão de ferrite de 1 cm de diâmetro. Para FM a bobina tem 4 espiras de fio 18 em forma de 1 cm sem núcleo. O circuito integrado usado não é comum atualmente.
| Clique na imagem para ampliar |
