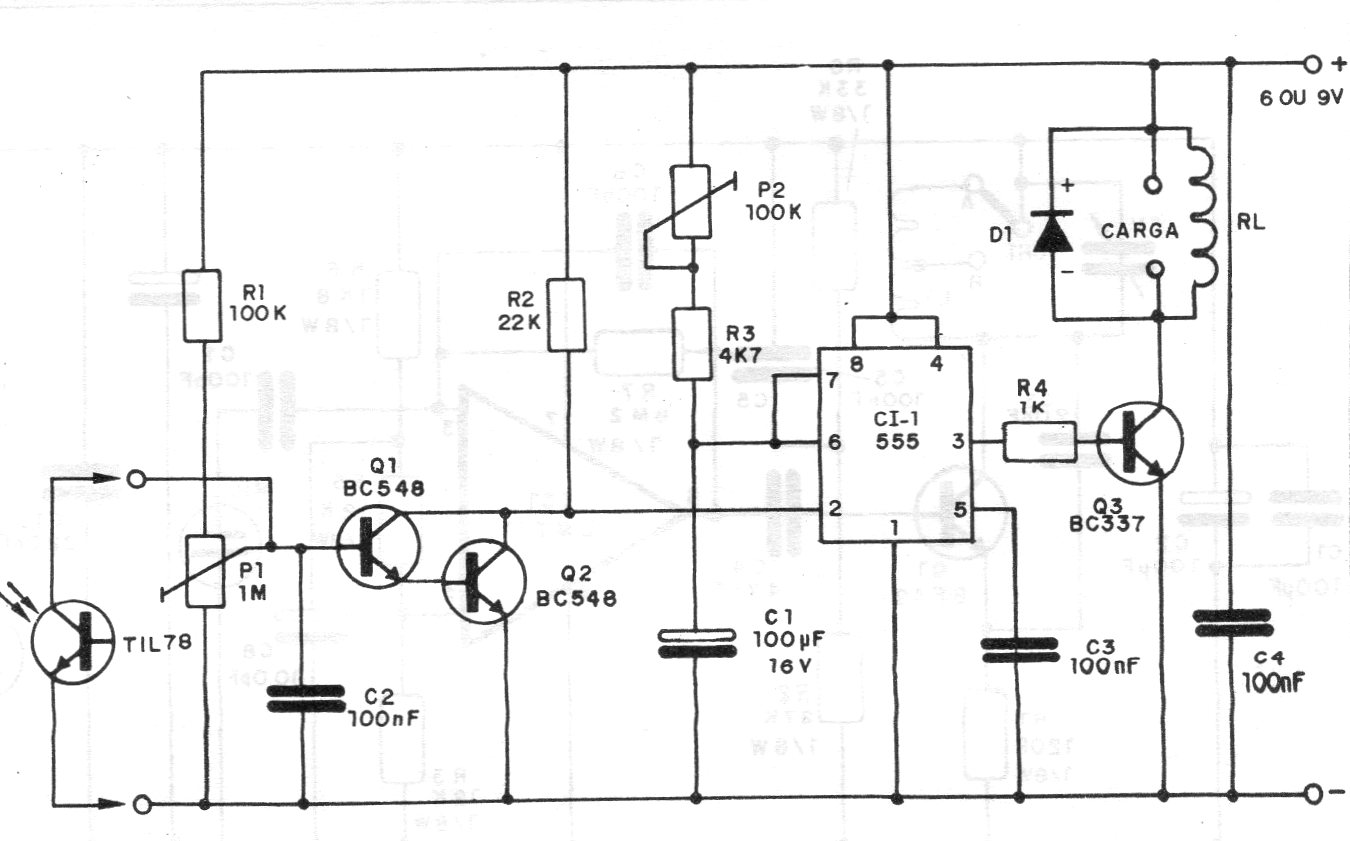

O sensor deste alarme de uma documentação de 1987 é um foto-transistor. O circuito tem sua sensibilidade ajustada em P1. Quando o feixe de luz que incide no sensor é cortado, o alarme dispara o relé por um tempo que pode ser ajustado em P2. O relé é de 6 V sensível e o circuito pode ser alimentado com tensões até 12 V caso em que o relé deve ser trocado por um para esta tensão.
| Clique na imagem para ampliar |
