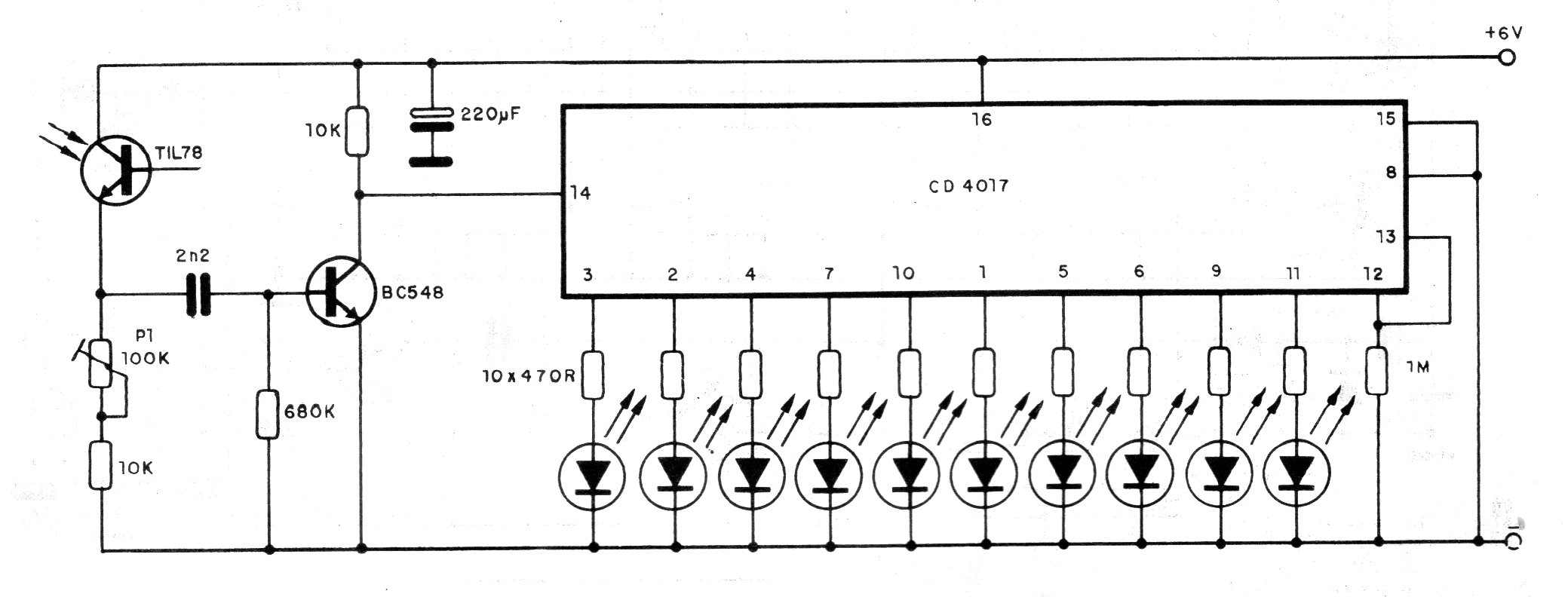

Este circuito é o receptor para o CIR9984. Ele consta de um sequenciador de 10 LEDs que é acionado quando o foto-transistor recebe um “tiro” da pistola Laser. Este sensor deve ser colocado num tubinho no centro do alvo. O ajuste da sensibilidade é feito no trimpot. O sensor não deve receber a luz ambiente diretamente.
| Clique na imagem para ampliar |
