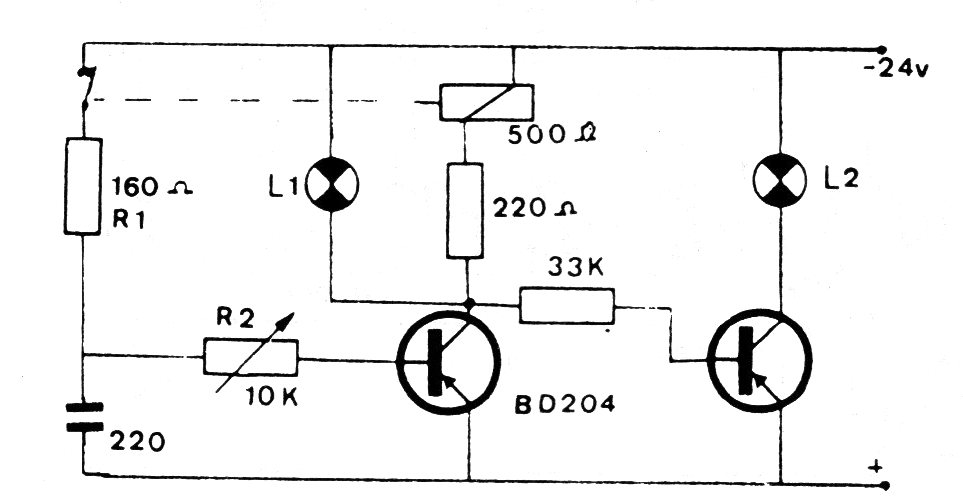

Quando S1 é fechado, acende a lâmpada L1 e apaga a lâmpada L2. O circuito tem alimentação de acordo com a tensão do relé e das lâmpadas. O retardo é dado pelo resistor R1 e pelo capacitor de 220 uF que pode ser alterado numa ampla faixa de valores.
