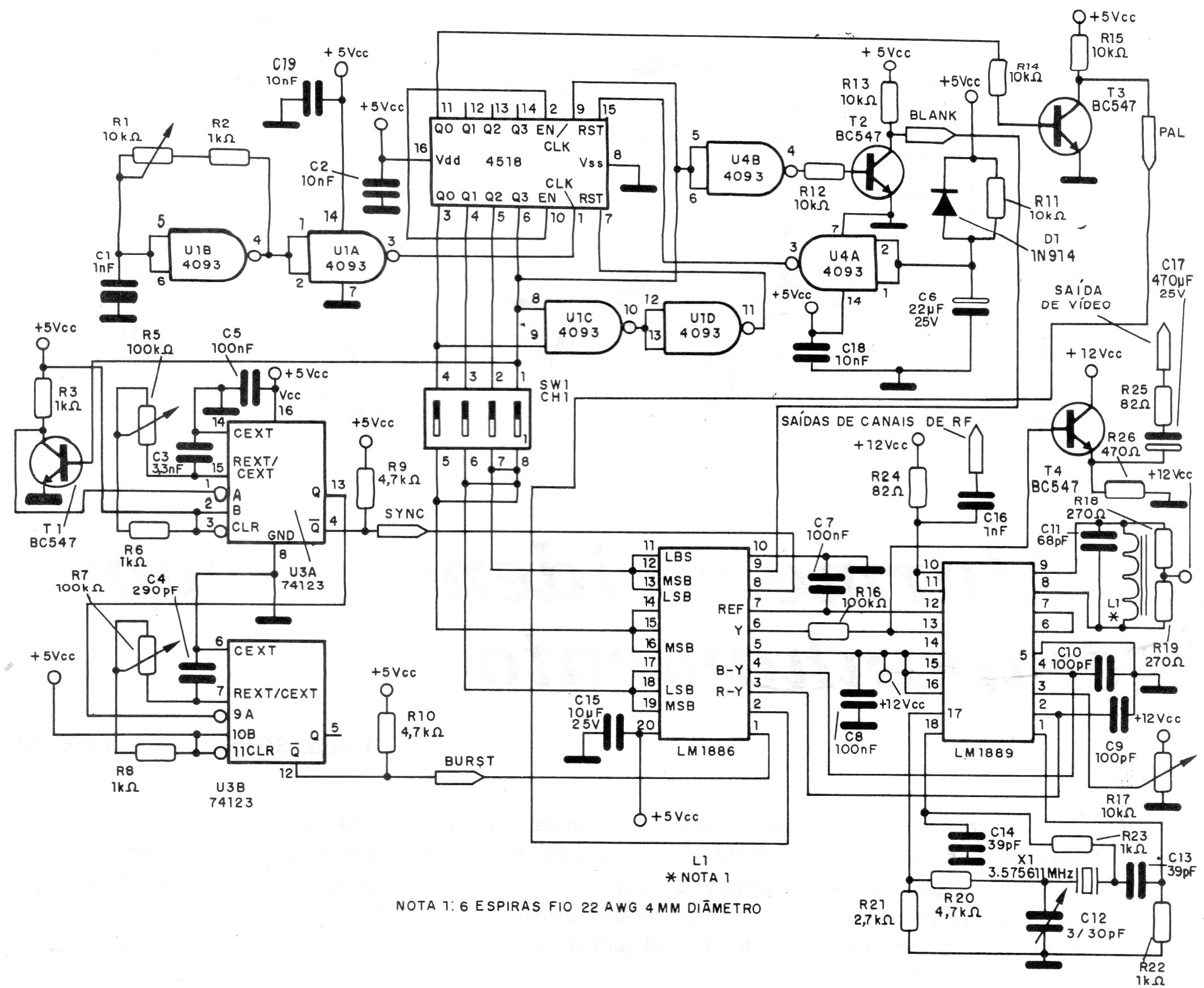

Este antigo circuito é da época dos televisores analógicos, servindo para os técnicos realizarem ajustes dos circuitos de cor, linearidade, convergência e outros. O circuito ainda pode ser montado, pois a maioria dos componentes usados ainda pode ser encontrada com facilidade. Os ajustes das barras são feitos em trimpots e os sinais obtidos são RGB como modulação PAL-M. O circuito deve ser alimentado por fonte de 5 e 12 V.
