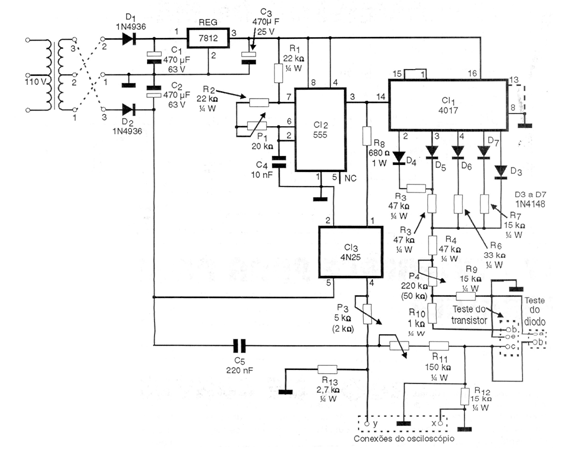

Este interessante circuito, encontrado numa documentação de 1997, permite visualizar as curvas características de diversos componentes, como diodos, transistores, etc., em um osciloscópio comum. O transformador de alimentação tem secundário de 12 + 12 V com pelo menos 250 mA. Uma chave permite selecionar o tipo de dispositivo que está sendo analisado, se diodo ou transistor. Todos os componentes usados neste projeto ainda são comuns em nossos dias.
