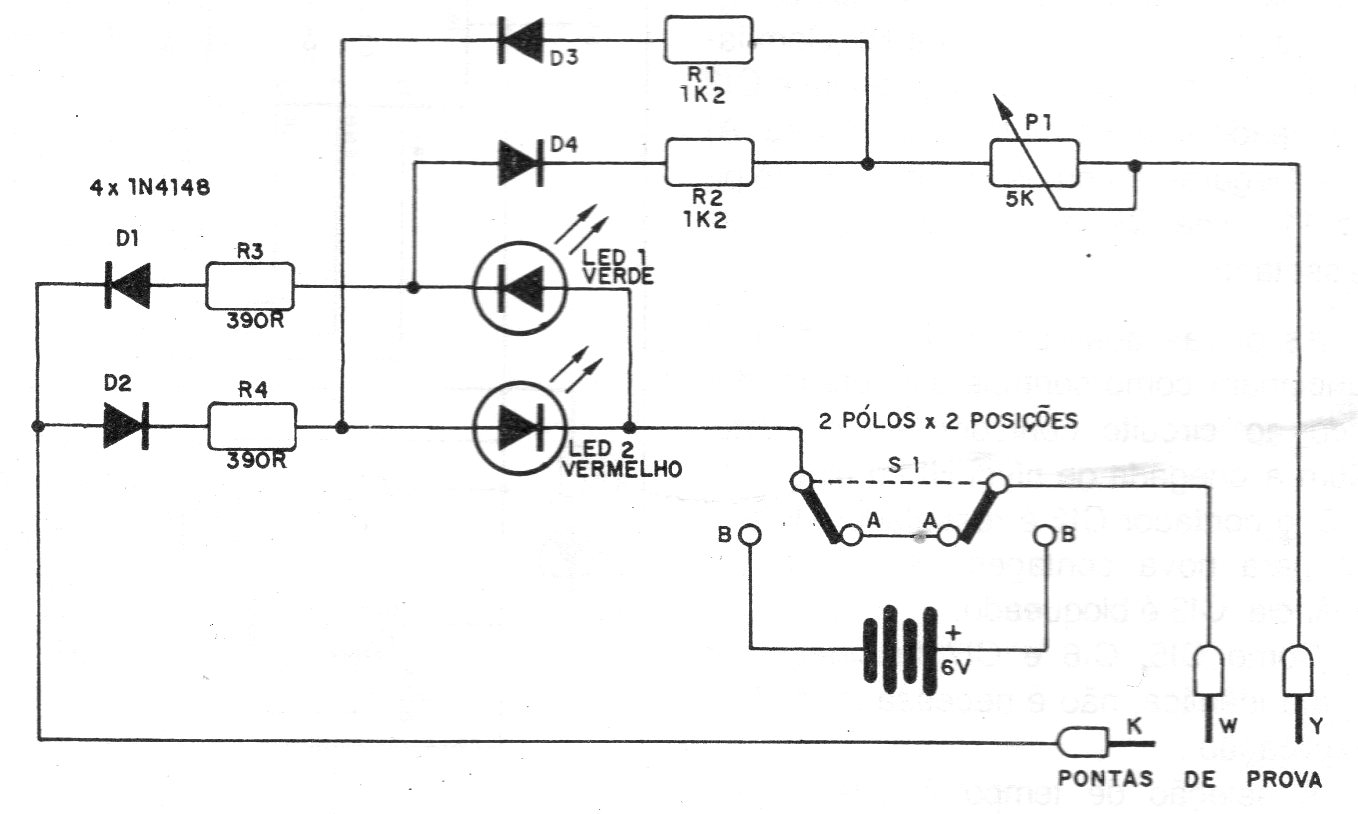

Este circuito pode servir para prova de continuidade ou ainda de semicondutores. Encontramos a configuração numa documentação de 1987. P1 ajusta as correntes para o teste de transistores, conforme o ganho. A alimentação é feita a partir de pilhas comuns.
| Clique na imagem para ampliar |
