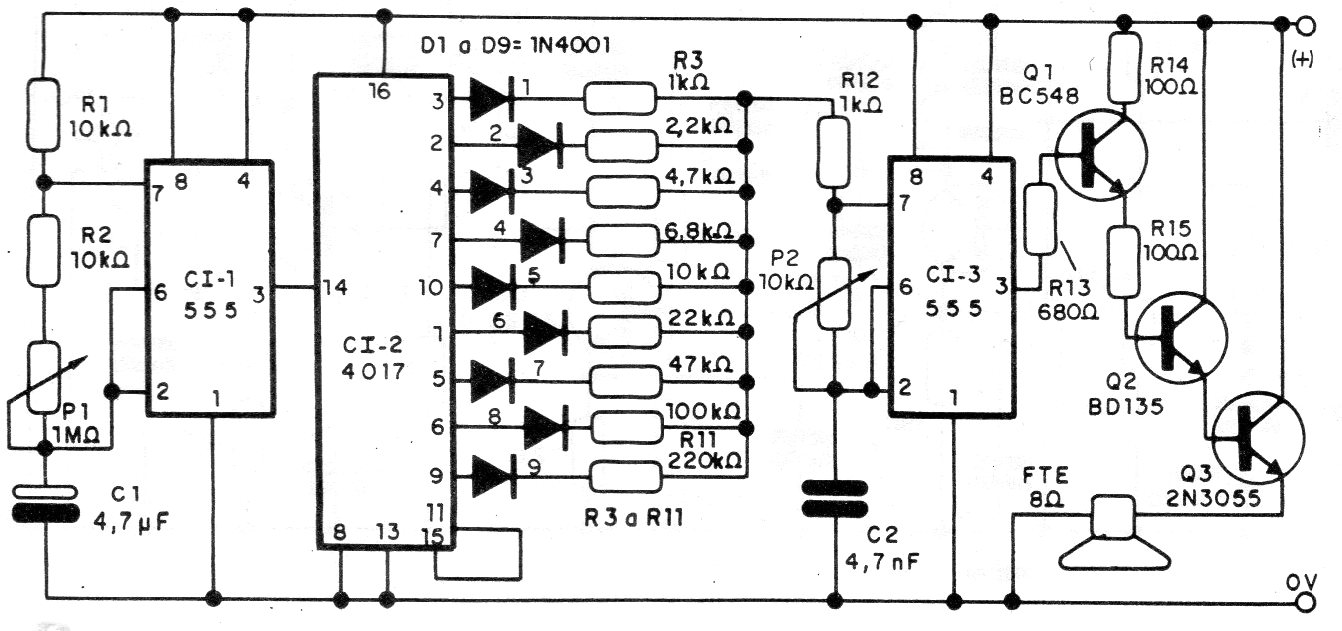

Este circuito foi obtido numa publicação de 1993. Trata-se de uma sirene ou circuito de efeito de sons, onde o som muda sequencialmente pelo acionamento de um 4017. A frequência central do efeito é ajustada em P1 e a velocidade do efeito é ajustada em P1. O circuito deve ser alimentado por fonte de boa corrente, pois a potência é elevada graças ao 2N3055 na saída. Este transistor deve ser montado em bom dissipador de calor.
| Clique na imagem para ampliar |
