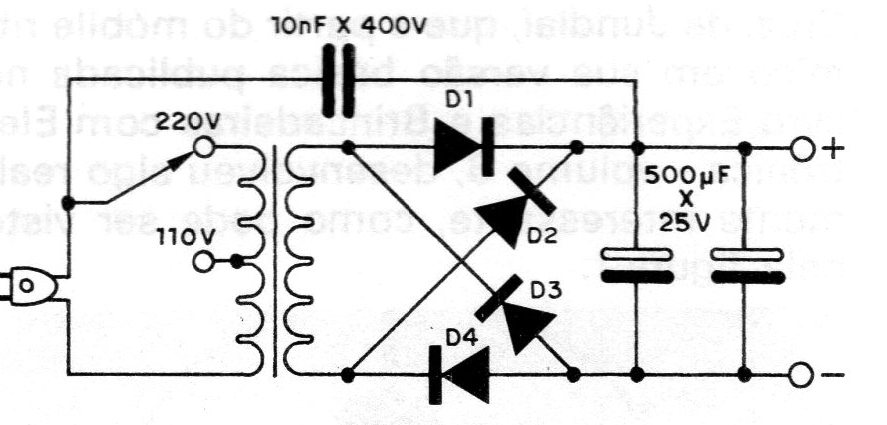

A fonte simples de baixa tensão que pode ser usada como eliminador de pilhas, mostrada na figura foi encontrado numa publicação de 1981. A tensão de saída obtida dependerá basicamente do transformador usado. Assim, para um transformador de 4,5 V teremos aproximadamente 6 V de saída, e para um transformador de 7,5V aproximadamente 9 V de saída, dependendo da corrente da carga. Um transformador de 250 mA ou 500 mA servirá para alimentar pequenos aparelhos. Os diodos podem ser do tipo 1N4002, 1N4003, 1N4004 ou ainda BY127. Qualquer diodo para 50 V x 1 A ou mais servirá. Para os capacitores eletrolíticos usados na filtragem deve haver uma tensão de trabalho mínima de 16 V (para transformadores de até 9V) e seu valor deve ser o maior possível para que não ocorram roncos.
