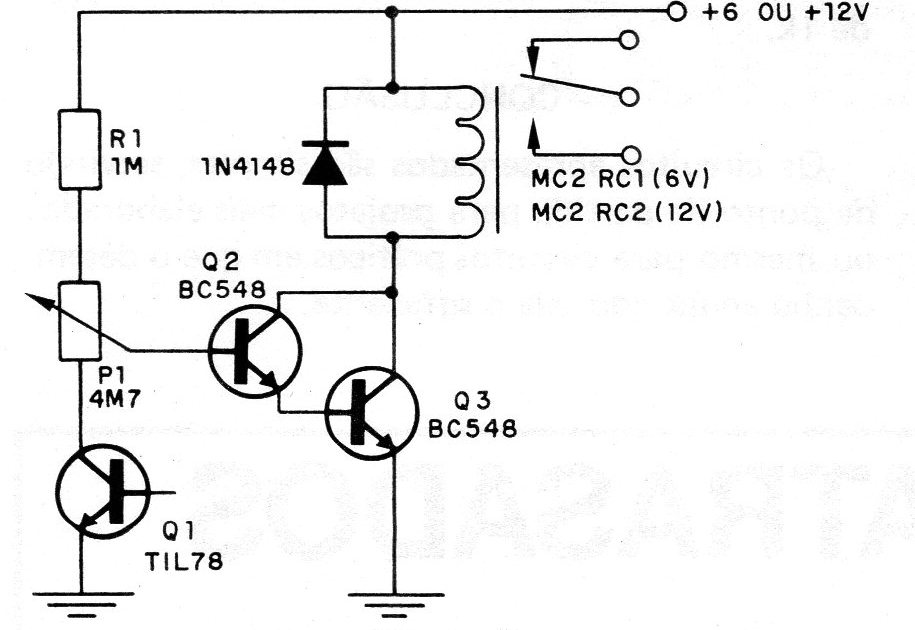

O circuito número dado é de acionamento do relê pela interrupção do feixe de luz que incide no fotossensor. Trata-se, portanto, de um alarme de interrupção de luz com o mesmo foto-transistor. Também pode ser usado neste caso o 2N3055. O controle de sensibilidade é feito num potenciômetro de 4M7. Os níveis de luz para a operação deste sistema devem ser algo elevados. Para uma aplicação em que níveis menores de luz devam ser usados, sugerimos o próximo circuito (CIR8803).
