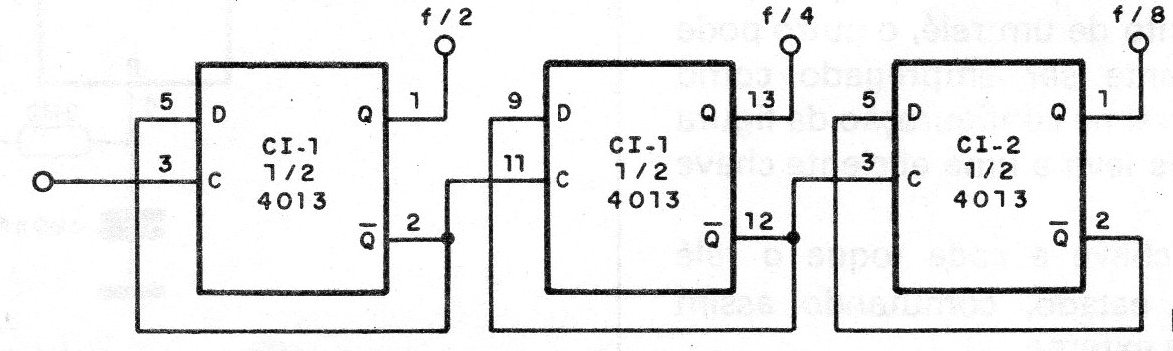

Com 3 flip-flops (que correspondem a 1 integrado e meio) podemos fazer igualmente um divisor por 8, conforme mostra a figura. No terceiro flip-flop, a cada 8 pulsos de entrada teremos um pulso de saída. Observamos que na utilização de um dos flip-flops apenas do 4013 as entradas não usadas e saídas Q do segundo flip-flop devem ser aterradas para maior segurança. A alimentação deve ficar entre 3 e 15 V e a frequência máxima de entrada, depende da alimentação, estando em torno d 10 MHz com 15 V.
