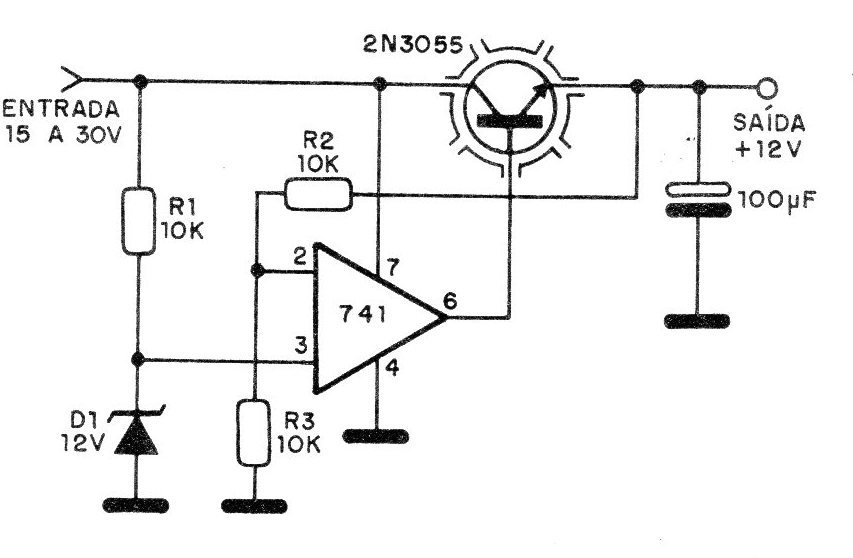

Este regulador fixo para correntes até 2 A utiliza um amplificador operacional 741. O transistor deve ser montado num bom radiador de calor e a tensão de entrada deve ficar na faixa indicada. O zener é de 12 V x 400 mW. Outras tensões, desde que menores que a entrada mínima, podem ser obtidas, lembrando o acréscimo da ordem de 0,6V na junção base-emissor do transistor.
