Na verdade, podemos obter correntes até 3 A se o transformador usado puder fornecer esta corrente e os diodos forem trocados pelos 1N5402 ou 1N5404. O transistor Q1 deve ser montado em radiador de calor e o instrumento na saída é um voltímetro analógico de 0-12 V ou mesmo um multímetro que será conectado para se fazer o ajuste da tensão. O zener pode ser de 12 V a 13,5 V x 400 mW ou mais, e o potenciômetro P1 pode ser de 1 k a 2,2 k preferivelmente de fio. O transformador fornece 15 + 15 V com corrente de 1 A ou mais. Lembramos que esta fonte não possui proteção contra curto-circuito na saída. Pode ser agregado um fusível para esta finalidade.

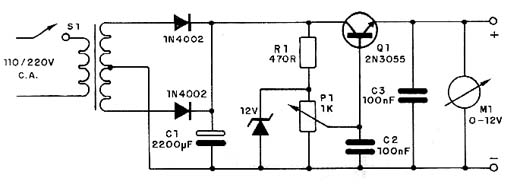

Fonte de 0 - 12 V x 1 A
