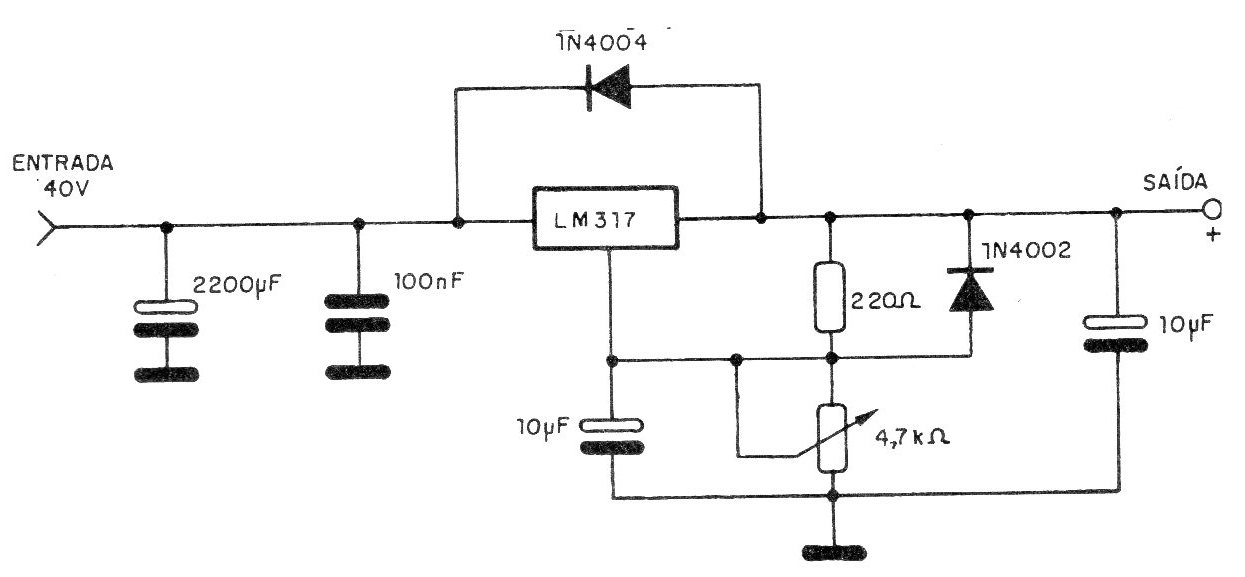

Uma corrente de ate 1,5 A pode ser obtida com este circuito regulador, cuja tensão de saída será ajustada na faixa indicada pelo potenciômetro de 4k7 ohms. O capacitor de filtro na entrada pode ser aumentado para reduzir mais o ripple. O circuito integrado deve ser montado num bom dissipador de calor. Os capacitores devem ter tensões de trabalho compatíveis com a entrada e saída do regulador.
