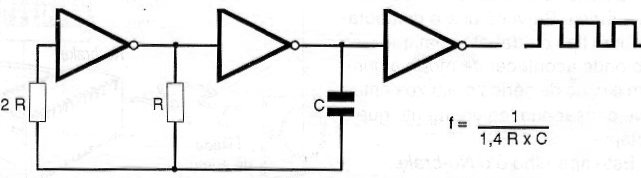

O oscilador apresentado usa dois buffers inversores como base e a frequência, que depende dos resistores e do capacitor, tem seu valor dado segundo a fórmula junto ao diagrama. Se forem usados inversores CMOS os resistores podem ter valores tipicamente na faixa de 10k a 100k ohms e a frequência máxima de operação estará em torno de 2 MHz. A alimentação deve ser feita com tensões na faixa de 3 a 15 volts.
