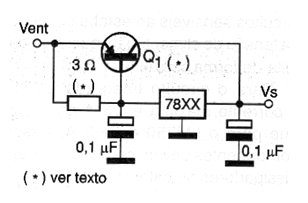

O bloco apresentado na figura, se bem que seja conhecido por muitos leitores, nem sempre está na memória de cada um de forma completa. Com ele é possível obter corrente maior do que 1 A de qualquer regulador da série 78XX, dependendo apenas do transistor empregado. Para um TIP42, por exemplo, podemos chegar facilmente aos 3 A, desde que ele seja montado em bom radiador de calor. O resistor de 3 ohms determina a corrente no regulador, que deve ficar em torno de 0,2 A. Eventualmente deve ser diminuído esse valor para se obter uma excitação maior de um transistor de menor ganho e maior corrente de saída. O circuito regulador de tensão também deve ser montado num radiador de calor. Circuitos integrados da série, entre o 7805 e 7824 podem ser usados, sempre lembrando que a tensão de entrada deve ser pelo menos 2 V maior do que a tensão desejada na saída.
