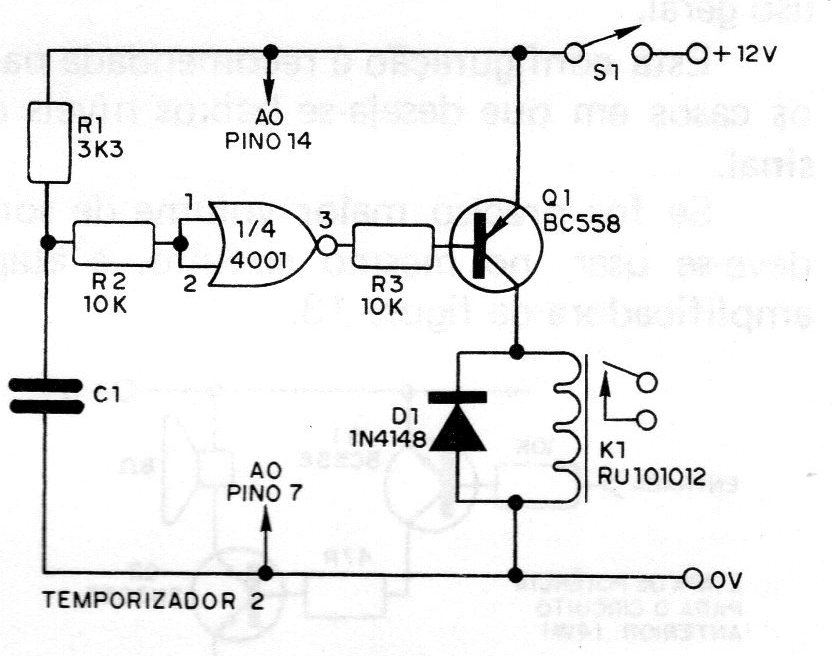

Um interessante temporizador é mostrado na figura, utilizando uma das 4 portas NAND do integrado 4001. O relê é de uso geral RU 101 012 de 12 V de tensão de bobina, devendo ser excitado por um transistor. O tempo de acionamento do temporizador é dado pelo capacitor C1, que pode ter valores entre 1 uF e 100 uF. Valores maiores dependem muito da qualidade dos capacitores usados.
