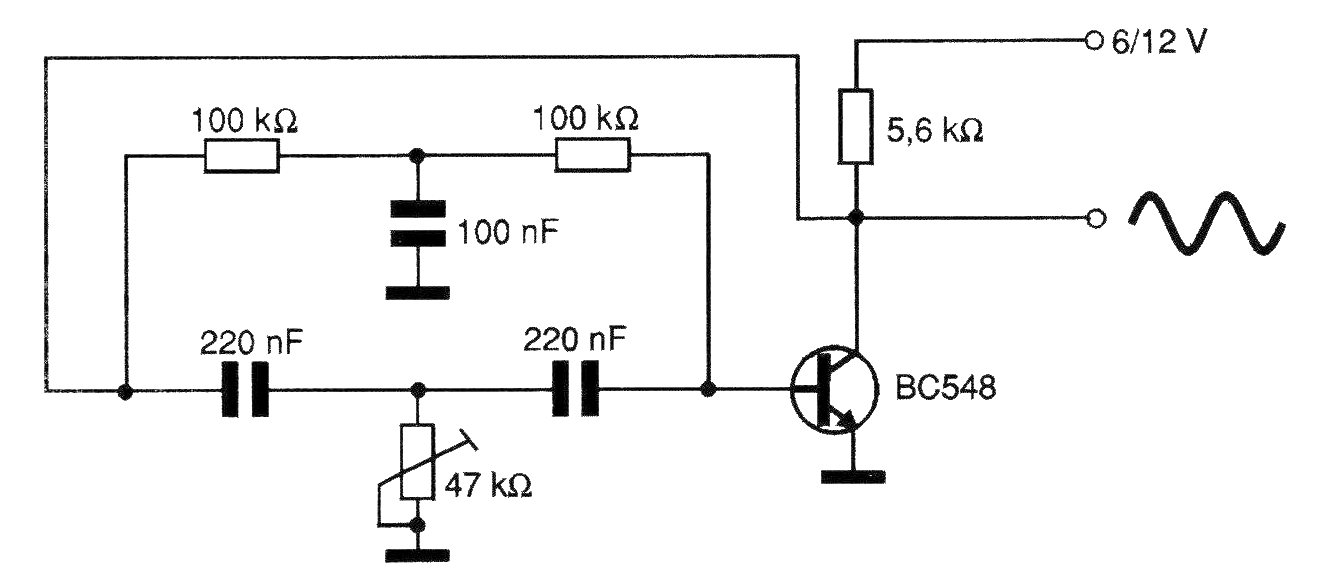

O oscilador de duplo T mostrado na figura gera sinais senoidais na faixa de áudio, que dependem dos valores do duplo T, os quais devem manter as relações de valores indicadas. O trimpot ajusta o ponto de oscilação. Para os valores indicados o sinal gerado estará em torno de 1 kHz.
