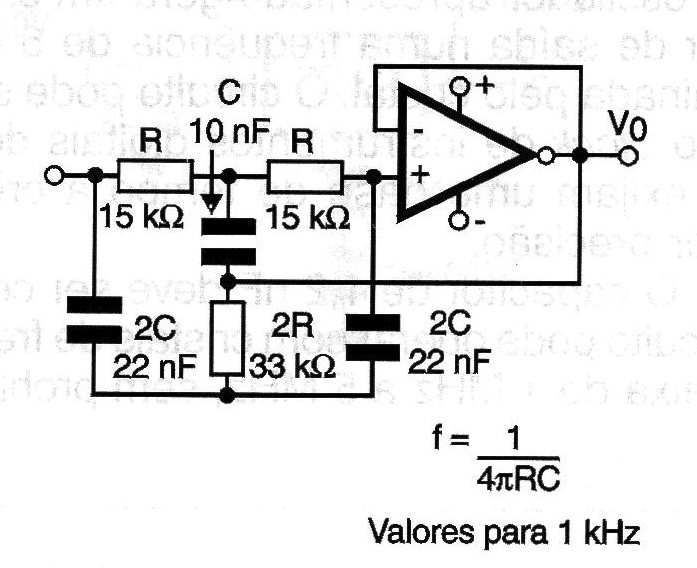

Este filtro “rejeitor” de alto Q rejeita os sinais cujas frequências estão na faixa determinada pelos valores dos componentes, conforme a fórmula junto ao diagrama. O alto Q significa que a faixa de rejeição em torno do valor calculado é estreita. Para os valores indicados, a frequência de rejeição é de 1 kHz. O amplificador operacional deve ser escolhido de acordo com a frequência dos sinais que devem passar, e também com a faixa de tensões de alimentação. O circuito deve ser alimentado com fonte simétrica e a impedância de entrada é da mesma ordem que os resistores R de entrada.
