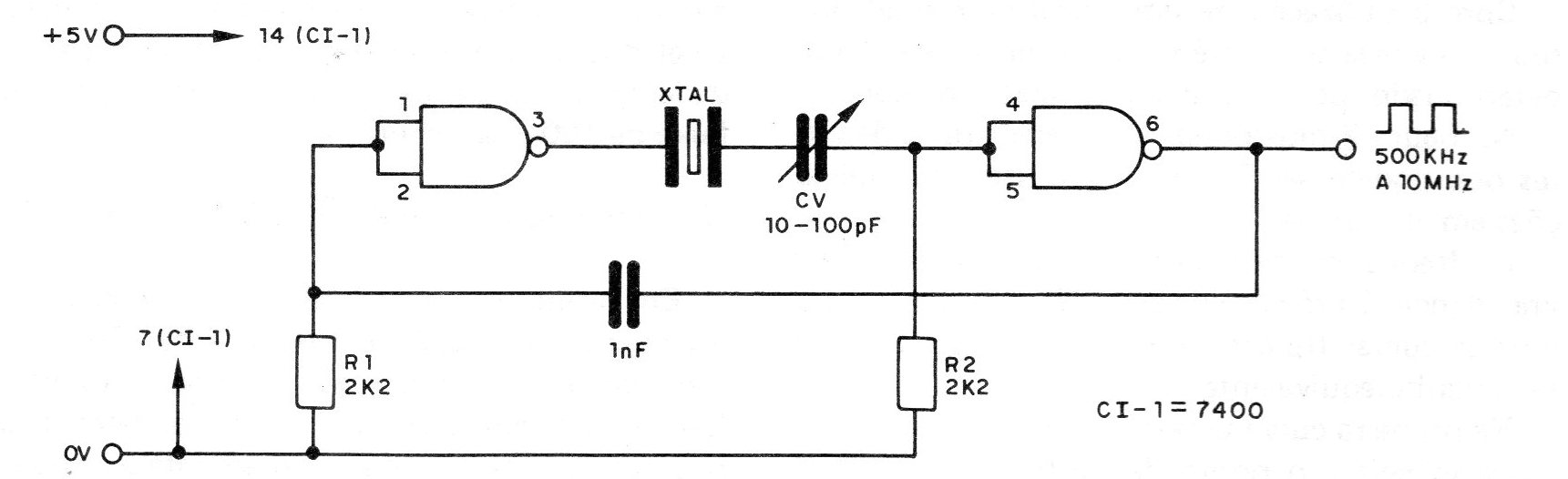

O oscilador mostrado na figura utiliza duas portas NAND das quatro existentes num integrado TTL 7400. O cristal utilizado opera na frequência fundamental e pode ter valores entre 500 kHz e 10 MHz. O trimmer CV permite ajustar o ponto ideal de oscilação com maior rendimento para o circuito. A alimentação deve ser feita com uma tensão de 5 V e o sinal obtido na saída é retangular. Este circuito pode ser usado como base de tempo de instrumentos digitais, tais como frequencímetros, contadores, cronômetros, etc.
