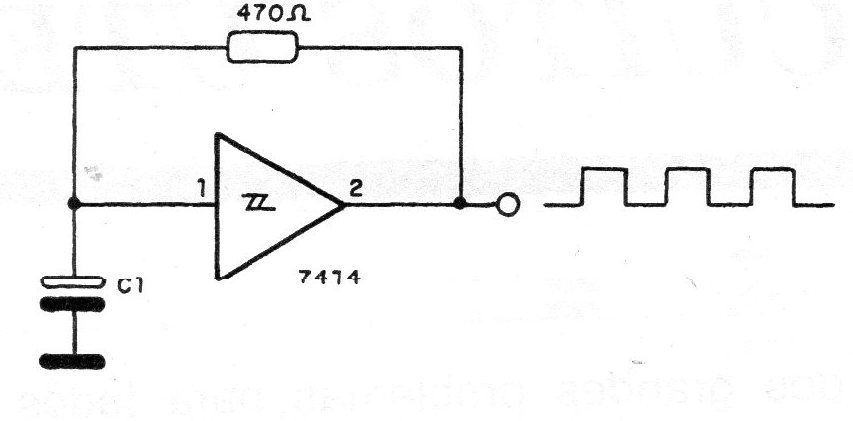

Dependendo do valor de C1, este oscilador pode produzir sinais de até 1 MHz. Para um capacitor de 10 nF, teremos algo em torno de 100 kHz e para 100 uF teremos uma frequência de aproximadamente 10 Hz, isso mantendo o resistor de carga e descarga em 4709. A alimentação do 7414 deve ser feita com 5 V entre os pinos 14 (+) e 7 (-). O sinal obtido na saída é retangular com um ciclo ativo de 50%.
